Примечание. ( ) — на базовой модели; < > — на варианте для Германии (неэтилированный бензин).
[Источник расположен на сайте: autoinstruction]

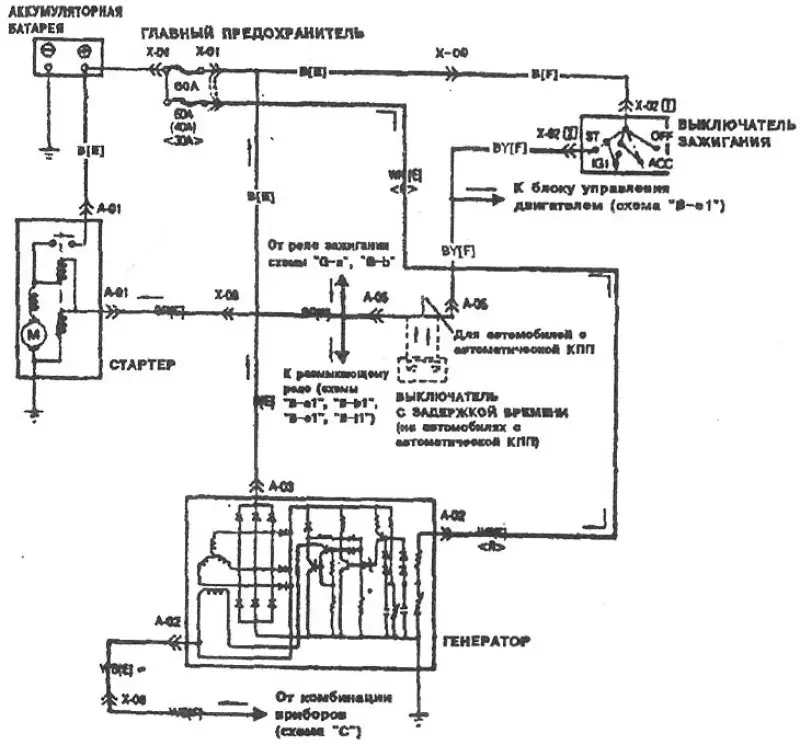

А-1. Схема цепи заряда аккумуляторной батареи и системы запуска (Mazda 323 5 «BF»)
Схема цепи заряда аккумуляторной батареи и системы запуска (кроме полноприводных моделей).
