Honda:

Схема системы запуска и системы заряда аккумуляторной батарей [Honda CR-V 1 «RD1»]

0

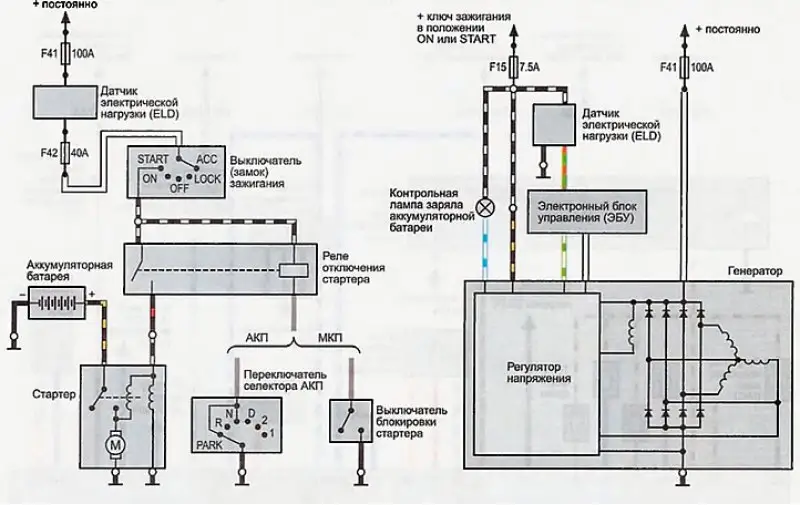

Схема системы запуска и системы заряда аккумуляторной батарей

Хонда СРВ РД1: Электрические схемы
