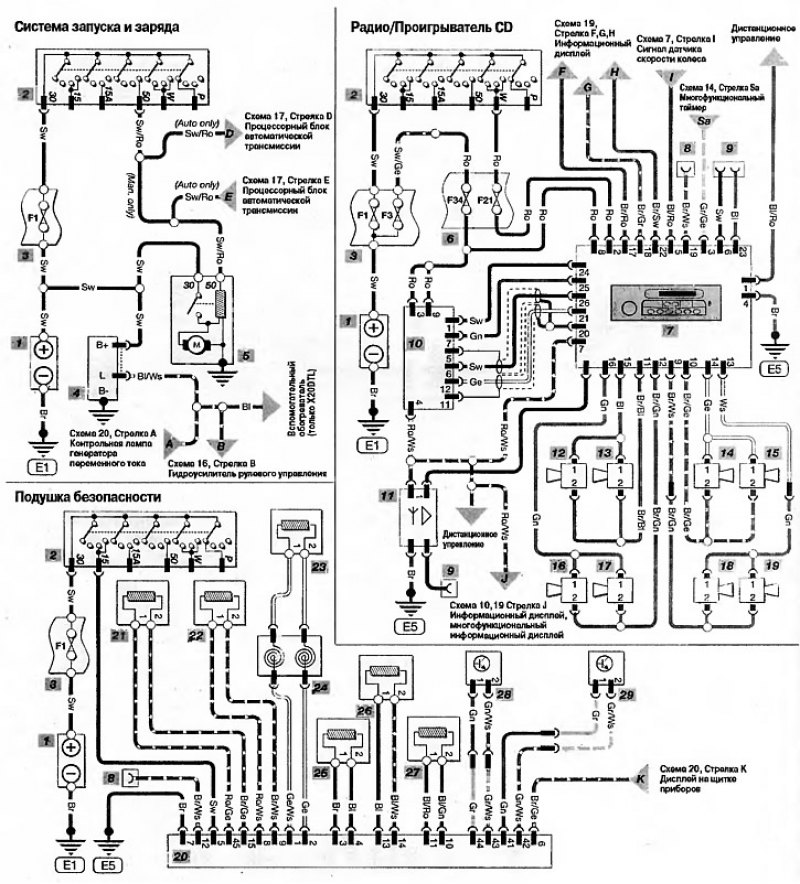

Обозначения на схеме
- 1 Батарея
- 2 Выключатель зажигания
- 3 Блок предохранителей моторного отсека
- 4 Генератор переменного тока
- 5 Двигатель стартера
- 6 Главный блок предохранителей
- 7 Радио
- 8 Диагностический разъем
- 9 Телефонная розетка
- 10 Проигрыватель CD
- 11 Усилитель антенны
- 12 Левый передний динамик
- 13 Левый передний ВЧ динамик
- 14 Правый передний ВЧ динамик
- 15 Правый передний динамик
- 16 Левый задний динамик
- 17 Левый задний ВЧ динамик
- 18 Правый задний ВЧ динамик
- 19 Правый задний динамик
- 20 Модуль подушки безопасности
- 21 Блок натяжения левого ремня безопасности
- 22 Блок натяжения правого ремня безопасности
- 23 Воздушная подушка со стороны водителя
- 24 Контактный модуль подушки безопасности
- 25 Подушка безопасности со стороны пассажира
- 26 Боковая подушка безопасности со стороны пассажира
- 27 Боковая подушка безопасности со стороны водителя
- 28 Датчик боковой подушки безопасности со стороны пассажира
- 29 Датчик боковой подушки безопасности со стороны водителя
Цветовая маркировка проводки
- Bl Голубой
- Вг Коричневый
- Ge Желтый
- Gr Серый
- Gn Зеленый
- Or Оранжевый
- Pu Пурпурный
- Ro Красный
- Sw Черный
- Vi Фиолетовый
- Ws Белый
