Проверку углов установки передних колес выполняйте на станции технического обслуживания, где на оптическом стенде будет обеспечена высокая точность этой операции. Ниже приведен способ проверки и регулировки только развала и схождения колес, который можно выполнить самостоятельно, но с меньшей точностью, после выполнения следующих требований:
- давление воздуха в шинах соответствует норме;
- радиальное и осевое биение шин не превышает 3 мм;
- осевой зазор в подшипниках передних колес не более 0,15 мм;
- зазор в зацеплении червяка и ролика рулевого управления обеспечивает свободный ход рулевого колеса не более 5°;
- зазор между осью маятникового рычага и втулками отсутствует;
- штоки амортизаторов не заклиниваются;
- шаровые шарниры рулевых тяг не имеют зазора;
- резина шарниров рычагов передней подвески не имеет разрывов и предельных деформаций;
- шаровые опоры передней подвески не имеют чрезмерных люфтов.
Установку колес проверяйте на полностью заправленном и снаряженном автомобиле с нагрузкой 3200 Н (320 кгс). Автомобиль установите на горизонтальной ровной площадке и поставьте передние колеса в положение, соответствующее прямолинейному движению (сошка находится в нейтральном положении). При этом спица рулевого колеса должна быть расположена горизонтально. Если спица занимает другое положение, то снимите рулевое колесо и переставьте его так, чтобы спица занимала горизонтальное положение. Момент затяжки гайки крепления рулевого колеса 50 Н·м (5 кгс·м).
Для стабилизации положения узлов подвески «прожмите» их, прикладывая 2-3 раза сверху вниз усилие примерно в 400—500 Н (40—50 кгс) сначала на задний бампер, а затем на передний.

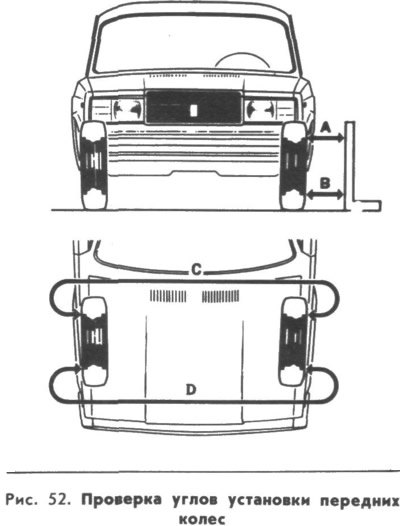

Для определения развала колес замерьте расстояние «А» (рис. 52) между ободом колеса и угольником. Затем сдвиньте автомобиль с места так, чтобы колеса повернулись на 180°, и замерьте расстояние «В». При правильной установке колес размер «В» должен быть на 1—5 мм больше размера «А». Развал колес регулируется изменением количества прокладок между осью нижнего рычага и поперечиной.
Информация представлена на сайте [www.Autoinstruction.ru]
Проверку и регулировку схождения колес проводите только после контроля и регулировки их развала. Для определения схождения колес замерьте расстояние «С» между соответствующими точками на ободьях передних колес. Затем сдвиньте автомобиль с места так, чтобы колеса повернулись на 180°, и замерьте расстояние «О». При правильной установке колес размер «С» должен быть больше размера «D» на 2-4 мм.

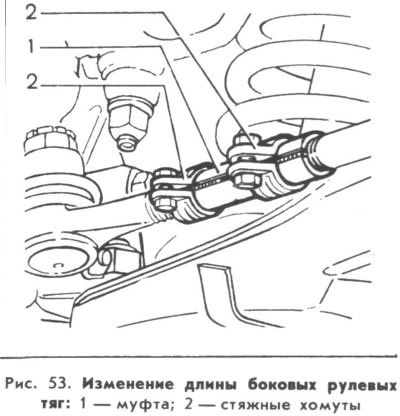

Схождение колес регулируется изменением длины боковых рулевых тяг. Для этого ослабьте стяжные хомуты 2 (рис. 53) и поворачивайте регулировочные муфты 1 на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки затяните моментом 19 Н·м (1,9 кгс·м) хомуты 2 так, чтобы их прорези находились в горизонтальной плоскости, а концы после затягивания не соприкасались.
Проверять развал и схождение колес приближенно можно и на ненагруженном автомобиле. При этом развал колес должен быть в пределах В—А=—1÷+3 мм, а схождение колес С—D=4±1 мм.
