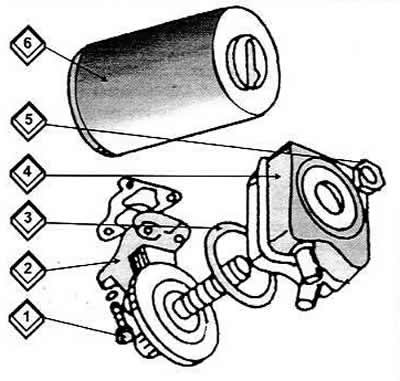

1. Болт, 25 Нм; 2. Цоколь масляного фильтра; 3. Уплотнительное кольцо; 4. Масляный радиатор; 5. Гайка, 25 Нм; 6. Масляный фильтр
У всех двигателей для охлаждения моторного масла используется масляный радиатор, который установлен между цоколем масляного фильтра и фильтром. Масляный радиатор может быть снят после снятия воздушного фильтра и отсоединения шлангов. Охлаждающая жидкость должна быть слита из системы охлаждения, т.к. в противном случае она будет выливаться из шлангов. Для этого снять гайку внизу.
Масляный радиатор уплотняется на цоколе с помощью уплотнительного кольца. При затягивании гайки затянуть ее моментом 25 Нм.
