1. Гидравлический насос; 2. Шланг; 3. Гидравлический цилиндр

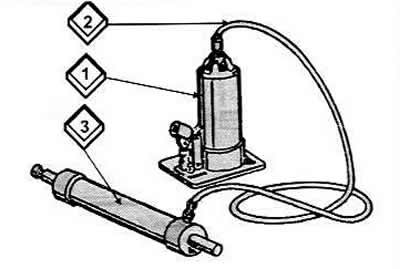

1. Гидравлический домкрат; 2. Шланг; 3. Гидравлический цилиндр
К гидравлическим устройствам относится набор оснастки, который состоит из удлинителей Д-1, Д-2, Д-3 соответственно длиной 200, 400, 600 мм и удлинителей Д-4, Д-5. Д-6 длиной 160. 360. 560 мм. К концам удлинителей с помощью фиксаторов В-8 присоединяют различные переходники Г-2, Г-3, упоры В-1, В-3 или опоры В-4 и В-5.
К винтовым устройствам относится набор из винтового домкрата.
(Информация размещена на интернет-сайте: Autoinstruction.ru)
Набор состоит из винта (1), воротка (2) и двух втулок (3) с правой и левой резьбой, по одному удлинителю длиной 200, 500, 600 мм и по два удлинителя длиной 400 мм, переходники, фиксаторы, различные упоры и струбцины. С помощью этих наборов выполняют работы по исправлению перекосов в моторном отсеке, багажнике, внутри салона кузова, по проемам дверей. Приемы исправления деформаций с использованием рычагов показаны на рисунке.
Если к поврежденным участкам нет доступа, то выбирают место во фланцевых соединениях деталей или в соединениях, выполненных точечной сваркой, где можно разъединить две детали и через образовавшуюся щель выполнить правку. Допускается сделать отверстие непосредственно в деформированной детали или вблизи поврежденного участка, через которое правка станет возможной. После окончания работы отверстие должно быть запаяно, а затем зашлифовано.
А. Ввод рычага-прижима в труднодоступное место для устранения деформаций с помощью рихтовочных молотков
Б. Исправление рычагом деформированного участка методом выдавливания
В. Исправление вмятин с помощью молотка и рычага-прижима
