Механизм управления переключением коробкой передач автомобилей выпуска с августа 1988 г.
- 1 - рукоятка рычага селектора;
- 2 - кожух;
- 3 - защитный чехол;
- 4 - колодка рычага селектора;
- 5 - электромагнитный выключатель блокировки рычага селектора;
- 6 - пружина;
- 7 - втулка;
- 8 - рычаг селектора;
- 9 - пружина;
- 10 - ось промежуточного рычага;
- 11 - промежуточный рычаг;
- 12 - втулка;
- 13 - уплотнитель троса селектора;
- 14 - корпус механизма;
- 15 - трос;
- 16 - кронштейн троса
Проверка
1. Отвернуть рукоятку 1 рычага селектора.
2. Отвернуть болты крепления и снять кожух 2.
3. Снять защитный чехол 3.
4. Установить рычаг 8 селектора в положение «R».

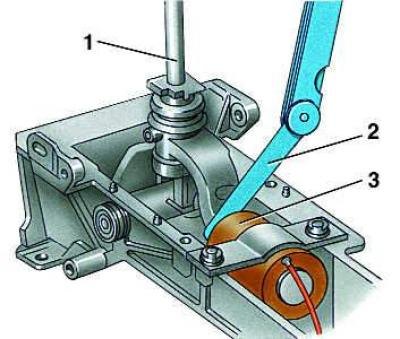

5. Проверить с помощью плоского щупа 2 и при необходимости отрегулировать зазор между контактом электромагнитного выключателя блокировки рычага селектора 3 и рычагом 1 селектора, который должен быть равен 1 мм.
6. Установить защитный чехол 3.
7. Установить кожух 2 и завернуть болты его крепления.
8. Навернуть рукоятку 1 на рычаг селектора.
