Элементы транзисторной системы зажигания
- 1 - коммутатор;
- 2 - кронштейн катушки;
- 3 - катушка зажигания;
- 4 - клемма «15» (+);
- 5 - клемма «4»;
- 6 - клемма «1» (–);
- 7 - провод к «минусовой» клемме аккумуляторной батареи;
- 8 - пружина крепления крышки распределителя;
- 9 - вакуум-корректор;
- 10 - держатель распределителя;
- 11 - прокладка;
- 12 - корпус распределителя;
- 13 - неподвижная пластина;
- 14 - шайба;
- 15 - датчик Холла (датчик управляющих импульсов)
- 16 - гнездо колодки;
- 17 - винт;
- 18 - соединительная колодка;
- 19 - свеча зажигания;
- 20 - стопорное кольцо;
- 21 - наконечник свечи;
- 22 - противопыльный экран;
- 23 - бегунок;
- 24 - контактный уголек;
- 25 - крышка распределителя;
- 26 - экран;
- 27 - провод на «массу»;
- 28 - якорь
Порядок выполнения
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить высоковольтные провода от крышки распределителя.
3. Отсоединить вакуумный шланг от вакуум-корректора.
4. Отсоединить колодку разъема датчика.
5. Установить коленчатый вал в положение в.м.т. поршня 1-го цилиндра, соответствующее такту сжатия (см. подраздел 3.2.2.1).
6. Отвернуть болт крепления держателя и снять держатель.
7. Вынуть вверх распределитель зажигания и снять прокладку.
8. Установить распределитель зажигания в обратном порядке. Перед установкой заменить прокладку. После установки распределителя отрегулировать зажигание.
9. Если распределитель был снят и перед этим вы не отметили и не запомнили его положение (был повернут коленчатый вал и т. п.), можно поступить следующим образом. Установить коленчатый вал в положение в.м.т. поршня 1-го цилиндра такта сжатия.

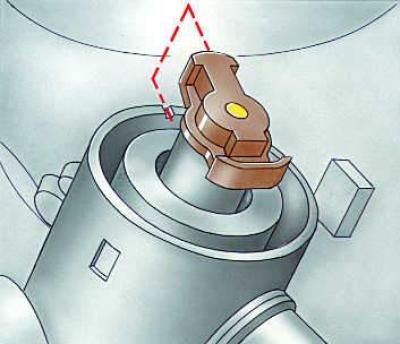

10. Снять крышку распределителя, повернуть бегунок так, чтобы центр контакта бегунка был совмещен с меткой на корпусе распределителя.
11. Вставить распределитель в отверстие в блоке (головке) цилиндров, слегка повернуть по часовой стрелке. Когда приводная шестерня распределителя войдет в зацепление, распределитель сядет на место и бегунок снова выравняется с меткой. Завернуть и затянуть болты крепления распределителя.
