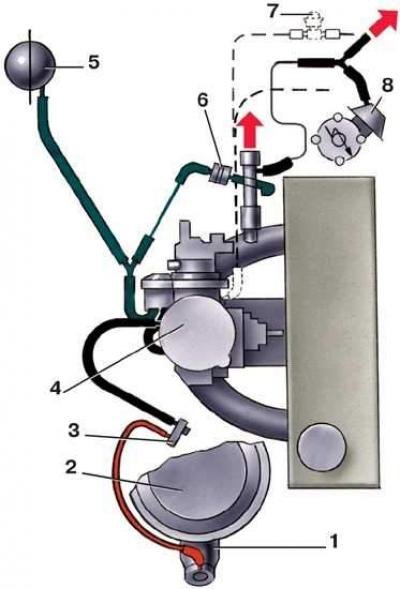

Вакуумные соединения карбюратора 1В3
- 1 - терморегулятор;
- 2 - воздушный фильтр;
- 3 - клапан терморегулятора;
- 4 - карбюратор;
- 5 - вакуумный резервуар;
- 6 - клапан;
- 7 - вакуумный выключатель индикатора выбора передачи (только механическая КП);
- 8 - вакуум-корректор распределителя зажигания

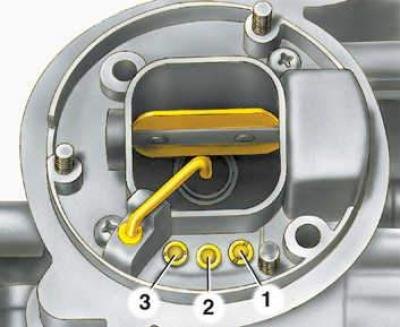

Расположение жиклеров на крышке карбюратора Pierburg 1B3
- 1 - топливный жиклер холостого хода;
- 2 - воздушный жиклер;
- 3 - топливный жиклер эконостата

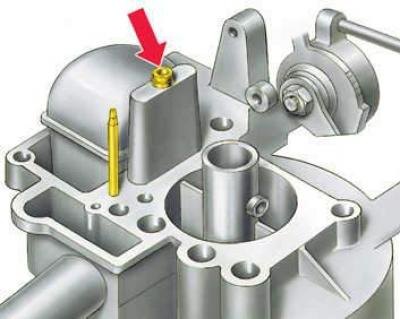

Расположение главного топливного жиклера
Главный топливный жиклер (показан стрелкой), расположенный на крышке карбюратора Pierburg 1В3 (крышка перевернута).
