Автоматическое пусковое устройство

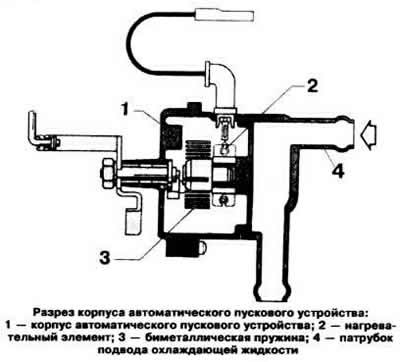

При пуске холодного двигателя при нажатии на педаль акселератора включается автоматическое пусковое устройство. Первоначально воздушная заслонка полностью закрыта. После включения зажигания замыкается цепь подогрева биметаллической пружины, размешенной в корпусе автоматического устройства, и пружина начинает нагреваться.
При запуске двигателя под воздушной заслонкой создается значительное разрежение. Ось воздушной заслонки смещена, поэтому воздушная заслонка после пуска двигателя под действием разрежения приоткрывается на определенную величину в зависимости от противодействующего усилия биметаллической пружины.
Сразу же после пуска двигателя для исключения переобогащения горючей смеси вследствие падения давления в поплавковой камере воздушная заслонка приоткрывается на определенную величину штоком пневмопривода. При этом двигатель выходит на режим ускоренного холостого хода, а регулировочный винт ускоренного холостого хода устанавливается на верхнюю часть профилированного кулачка управления дроссельной заслонкой.
По мере прогрева двигателя частота вращения коленчатого вала снижается при перемещении дроссельной заслонки 1-й камеры. При кратковременном нажатии на педаль акселератора регулировочный винт ускоренного холостого хода, имеющий механическую связь с дроссельной заслонкой, высвобождает профилированный кулачок, который перемещается под действием биметаллической пружины. После отпускания педали акселератора регулировочный винт ускоренного холостого хода устанавливается на промежуточную часть профилированного кулачка, в результате чего дроссельная заслонка прикрывается и частота вращения коленчатого вала двигателя уменьшается.
По мере повышения температуры нагревательного элемента биметаллической пружины и охлаждающей жидкости на тяжей не биметаллической пружины ослабевает и воздушная заслонка постепенно открывается. Когда охлаждающая жидкость прогреется до температуры выше 65°С, цепь питания блока электроподогрева смеси и автоматического пускового устройства размыкается термовыключателем, размещенном во впускном трубопроводе. При этом воздушная заслонка полностью открыта, регулировочный винт ускоренною холостого хода больше не опирается на профилированный кулачок управления дроссельной заслонкой, а дроссельная заслонка 1-й камеры занимает положение», соответствующее нормальному режиму холостого хода.
Система холостого хода
При работе двигателя на хо постом ходу дроссельная заслонка 1-й камеры удерживается в приоткрытом положении Топливо из поплавковой камеры попадает через главный топливный жиклер 1-й камеры в колодец эмульсионных трубок и подается к топливному жиклеру холостого хода. Па выходе из жиклера топливо смешивается с воздухом, проходящим через воздушный жиклер холостого хода. Предварительно подготовленная топливно-воздушная смесь проходит по каналу с электромагнитным запорным клапаном и дополнительно смешивается с воздухом, поступающим из канала переходной системы. Окончательно приготовленная эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом качества (состава) смеси. Блок электроподогрева карбюратора исключает его обледенение при неблагоприятных погодных условиях.
Переходная система 1-й камеры
При нажатии на педаль акселератора кромка дроссельной заслонки образует зазор в форме полумесяца в зоне щели переходной системы, расположенной выше выходного отверстия системы холостого хода. Под действием разрежения дополнительное количество топливно-воздушной эмульсии поступает в первую ка меру через щель переходной системы. что обеспечивает нормальную работу карбюратора при переходе с холостого хода на нагрузочные режимы.
Ускорительный насос
Как только дроссельная заслонка 1 й камеры отходит от положения холостого хода, пружина отводит диафрагму ускорительного насоса назад, что приводит к заполнению полости насоса топливом. При открытии дроссельной заслонки профилированный кулачок воздействует на рычаг привода насоса который сжимает диафрагму насоса. Впускной клапан закрывается и диафрагма через шариковый клапан и распылитель нагнетает топливо в основную смесительную камеру, обогащая горючую смесь.
Производительность ускорительного насоса регулируется изменением положения профилированного кулачка привода насоса.
Работа главной дозирующей системы 1-й камеры при частичной нагрузке
При дальнейшем открытии дроссельной заслонки 1-й камеры под действием разрежения включается главная дозирующая система 1-й камеры. Из поплавковой камеры под действием разрежения топливо через главный топливный жиклер 1 и камеры поступает в колодец эмульсионной трубки, где смешивается с воздухом, выходящим из отверстия главного воздушного жиклера. Образовавшаяся эмульсия распыляется воздушным потоком, проходящим через малый и большой диффузоры. Одновременно в зону смесеобразования поступает дополнительное количество рабочей смеси через щель переход ной системы 1-й камеры и выход мое отверстие системы холостого хода.
Экономайзер мощностных режимов
В главную дозирующую систему 1-й камеры включен экономайзер мощностных режимов, который срабатывает при определенном разрежении за дроссельной заслонкой 1-й камеры. Топливо забирается иэ поплавковой камеры через диафрагменный клапан. До тех пор, пока диафрагма удерживается разрежением во впускном трубопроводе, клапан закрыт. При определенном открытии дроссельной заслонки разрежение падает и под действием пружины диафрагма клапана открывается. Дополнительное количество топлива поступает по каналам в эмульсионную трубку главной дозирующей системы 1-й камеры. Одновременно подача дополнительной эмульсии через щель переходной системы и выходное отверстие системы холостого хода постепенно прекращается.
Переходная система 2-й камеры
Дроссельная заслонка 2-й камеры остается заблокированной, пока дроссельная заслонка 1-й камеры не откроется на некоторый угол. При этом под действием разрежения шток пневмопривода дроссельной заслонки 2-й камеры перемещается, обеспечивая ее приоткрывание. Переходная система работает до включения главной дозирующей системы 2-й камеры.
Главная дозирующая система 2-й камеры и эконостат
По мере падения разрежения в зоне малого диффузора увеличивается количество топливно-воздушной эмульсии, образующейся в главной дозирующей системе 2-й камеры. При полной нагрузке на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках, включается эконостат. Топливо из поплавковой камеры через жиклер эконостата поступает в топливную трубку и через впрыскивающую трубку всасывается во вторичную смесительную камеру. обогащая рабочую смесь.
