Проверка и регулировка приоткрывания воздушной заслонки
Запустить и прогреть двигатель, после чего остановить его. Снять воздушный фильтр.
Запустить двигатель и оставить его работать на ускоренном холостом ходу.

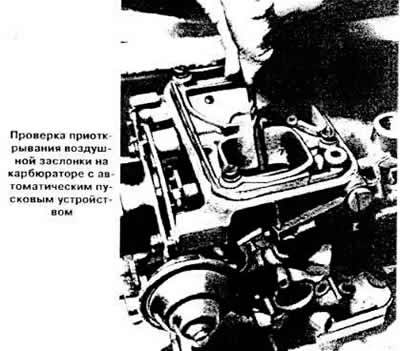

Закрыть воздушную заслонку и замерить ее приоткрывание, которое должно быть в пределах 2,8-3,4 мм. При необходимости получить нужный размер регулировочным винтом пневмопривода воздушной заслонки.
После регулировки законтрить винт краской или специальным лаком.
Если регулировочным винтом пневмопривода не удается добиться нужного приоткрывания воздушной заслонки, заменить пневмопривод, а также толкатель и лапку привода воздушной заслонки.
Приоткрывание воздушной заслонки можно также регулировать и на снятом карбюраторе, подавая разрежение к пневмоприводу специальным приспособлением, удерживая воздушную заслонку в закрытом положении.
Проверка пневмопривода воздушной заслонки

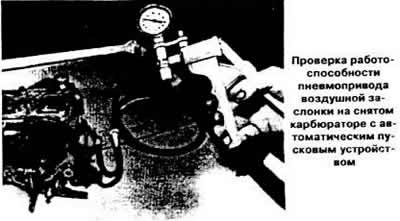

Вакуумным насосом подать разрежение к пневмоприводу воздушной ласлонки, чтобы телескопическая тяга пускового устройства максимально вдвинулась. Тяга должна оставаться в этом положении не менее 30 с. Если это условие не соблюдается, заменить пневмопривод воздушной заслонки.
Регулировка телескопической тяги пускового устройства

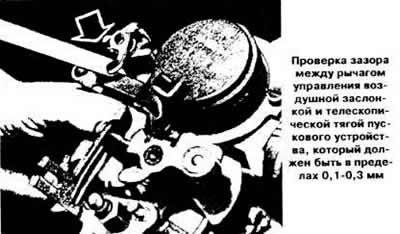

Вакуумным насосом подать разрежение к пневмоприводу воздушной заслонки так. чтобы телескопическая тяга пускового устройства максимально сдвинулась. В этом положении измерить зазор между рычагом управления воздушной заслонкой и телескопической тягой пускового устройства, который должен быть в пределах 0,1-0,3 мм.

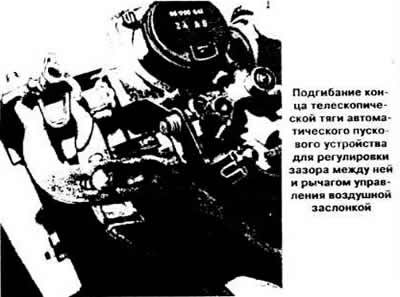

При необходимости выставить нужный зазор подгибанием конца телескопической тяги пускового устройства.
Проверка времени открытия воздушной заслонки
Запустить холодный двигатель (при этом температура окружающего воздуха должна быть около 20°С).
Воздушная заслонка должна полностью открыться через 3-4 мин. Если это происходит спустя более 4 мин. заменить крышку автоматического пускового устройства.

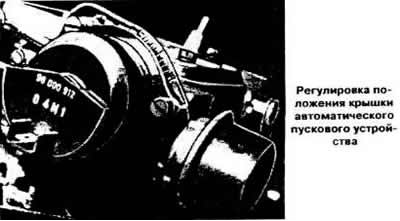

Регулировка положения крышки автоматического пускового устройства
При установке крышки автоматического пускового устройства необходимо совместить метку на крышке с первым после центрального деления делением шкалы а направлении буквы «L» (см. фото).
