Карбюратор с автоматическим пусковым устройством
Снять карбюратор и выполнить следующие предварительные операции:

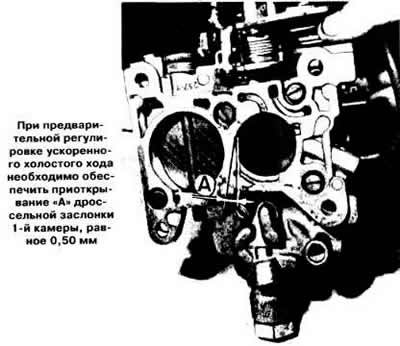

- установить кулачок так, чтобы регулировочный винт ускоренного холостого хода опирался на его верхний профиль. При этом дроссельная заслонка 1-й камеры должна быть приоткрыта на 0,50 мм (размер «А», см. фото).
- при отклонении от нормы регулировочным винтом приоткрытия дроссельной заслонки 1-й камеры добиться требуемого размера (см фото).
Установить карбюратор.
Запустить и прогреть двигатель. Убедиться, что двигатель бесперебойно работает на холостом ходу.
Остановить двигатель.
Снять воздушный фильтр и за крыть заглушкой отверстие забора разрежения для автоматического устройства управления за слойкой воздушного фильтра на впускном трубопроводе.
Немного открыть дроссельную заслонку 1-й камеры.
Установить кулачок так, чтобы регулировочный винт ускоренного хода после закрытия дроссельной заслонки опирался на верхний профиль кулачка.
Запустить двигатель, не нажимая на педаль акселератора. Измерить частоту вращения коленчатого вала на ускоренном холостом ходу, которая должна быть в пределах 2250-2350 об/мин.
При необходимости снять заглушку с регулировочного винта ускоренного холостого хода и добиться винтом нужного режима работы двигателя, после чего поставить на место заглушку винта.
Карбюратор с пусковым устройством с ручным управлением воздушной заслонкой
Запустить и прогреть двигатель.
Остановить двигатель.
Снять воздушный фильтр, закрыть заглушкой отверстие регулировки температуры всасываемого воздуха на карбюраторе.

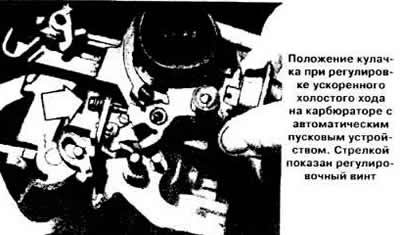

Вытянуть рукоятку управления воздушной заслонкой так, чтобы метка на кулачке установилась против регулировочного винта (см. фото) ускоренного холостого хода и зафиксировать воздушную заслонку а открытом положении.
Запустить двигатель
Проверить режим ускоренного холостого хода, который должен быть в пределах 2050-2150 об/мин. При необходимости снять заглушку голубого цвета регулировочного винта ускоренного холостого хода и отрегулировать требуемую частоту вращения коленчатого вала, после чего поставить на место заглушку винта.
