Задний мост
- 1 - трос привода стояночного тормоза;
- 2 - болт;
- 3 - уравнитель;
- 4 - телескопическая стойка;
- 5 - пружина регулятора давления;
- 6 - задний мост;
- 7 - поперечная реактивная тяга;
- 8 - продольный рычаг
Система стабилизации кузова
- 1 - телескопическая стойка;
- 2 - отводящий трубопровод;
- 3 - бачок;
- 4 - крышка бачка;
- 5 - проводящий болт;
- 6 - ресивер;
- 7 - подводящий шланг;
- 8 - шланг к клапану;
- 9 - регулятор давления;
- 10 - тяга;
- 11, 13 - аккумуляторы давления;
- 12 - регулировочный клапан

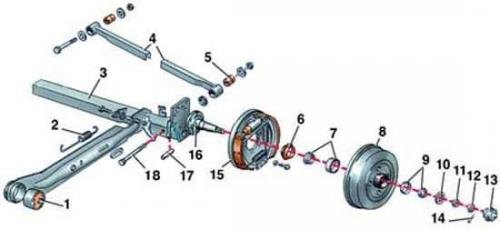

Детали заднего моста
- 1 - резинометаллический шарнир;
- 2 - пружина регулятора давления;
- 3 - балка заднего моста;
- 4 - поперечная реактивная тяга;
- 5 - резинометаллический шарнир;
- 6 - сальник;
- 7 - внутренний подшипник ступицы;
- 8 - тормозной барабан со ступицей;
- 9 - наружный подшипник ступицы;
- 10 - регулировочная шайба;
- 11 - гайка ступицы;
- 12 - фиксатор;
- 13 - защитный колпак;
- 14 - шплинт;
- 15 - тормозной щит;
- 16 - цапфа;
- 17 - втулка;
- 18 - болт
Снятие
1. Установить автомобиль на смотровую канаву.
Посмотрите оригинал на портале: Autoinstruction.ru
2. Установить упоры под передние колеса.
3. Ослабить болты крепления задних колес.
4. Установить опору под задний мост и опустить автомобиль.
5. Ослабить затяжку регулировочной гайки уравнителя привода стояночного тормоза и отсоединить от уравнителя тросы привода.
6. Отсоединить оба троса привода стояночного тормоза от кронштейнов на кузове, сняв зажимы и ослабив затяжку контргаек.
7. На моделях с системой стабилизации кузова отвернуть две гайки крепления кронштейна аккумулятора давления и подвесить аккумулятор давления на проволоке к кузову, не отсоединяя от него шлангов.
8. Отсоединить тормозные шланги от трубопроводов, отвернув гайки крепления с обеих сторон заднего моста. Заглушить отверстия трубопроводов и отсоединить их от держателей на заднем мосту.
9. Отвернуть гайку крепления, вынуть болт и отсоединить поперечную реактивную тягу от заднего моста.
10. Ослабить затяжку гайки и отсоединить пружину регулятора давления от кронштейна заднего моста.
11. Отвернуть гайки и вынуть болты нижнего крепления телескопических стоек с обеих сторон.
12. Отвернуть болты крепления и отсоединить продольные рычаги от лонжеронов с обеих сторон.
13. Приподнять заднюю часть автомобиля и выкатить из-под него задний мост.
Установка
1. Установить задний мост.
2. Подсоединить продольные рычаги к лонжеронам и завернуть болты крепления от руки, не затягивая.
3. Приподнять задний мост, вставить болты нижнего крепления телескопических стоек и завернуть новые гайки от руки, не затягивая.
4. Подсоединить к заднему мосту поперечную реактивную тягу, вставить болт крепления амортизаторов и завернуть новые гайки от руки, не затягивая.
5. Подсоединить к кронштейну заднего моста пружину регулятора давления и затянуть гайку крепления моментом 25 Н·м (2,5 кгс·м).
6. Подсоединить к тормозным трубкам тормозные шланги. Вставить тормозные трубки в держатели на заднем мосту.
7. Подсоединить тросы привода стояночного тормоза.
8. Установить на место аккумулятор давления и завернуть гайки крепления его кронштейна.
9. Затянуть болты крепления колес на автомобиле, стоящем на земле, равномерно моментом 110 Н·м (11,0 кгс·м).
10. Затянуть гайку крепления поперечной реактивной тяги и новые гайки болтов нижнего крепления амортизаторов моментом 90 Н·м (9,0 кгс·м), а болты крепления продольных тяг – моментом 95 Н·м (9,5 кгс·м).
11. Отрегулировать стояночный тормоз (см. подраздел 10.13.1) и прокачать тормозную систему (см. подраздел 10.15).
