На заметку: При сборке замените все соответствующие самоконтрящиеся гайки.
Снятие
1. Снимите пружины подвески (см. подраздел 14).
2. Выкрутите гайки, расклепайте пластмассовые заклепки и снимите пластиковые панели по бокам топливного бака.
3. Отсоедините разъем провода датчика скорости колеса системы ABS, расположенный смежно с кронштейнами крепления заднего моста, где это предусмотрено конструкцией (см. иллюстрацию).

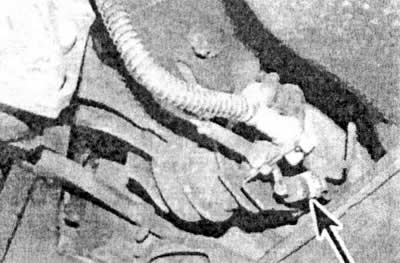

15.3. Разъем провода левого датчика скорости колеса системы ABS (отмечен стрелкой)
4. Зажмите гибкий тормозной шланг и выкрутите гайку его соединения с тормозной трубкой (см. иллюстрацию).

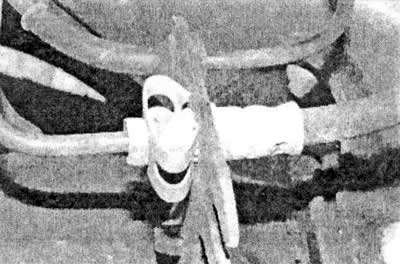

15.4. Выкрутите гайку соединения гибкого тормозного шланга с тормозной трубкой
Заглушите шланг и трубку, предотвращая попадание грязи. Повторите эту процедуру на другой стороне.
5. На моделях с задними барабанными тормозами, снимите задние тормозные колодки, как описано в Главе 9, затем снимите тросики ручного тормоза с тормозных щитов.
6. На моделях с задними дисковыми тормозами, работая, как описано в Главе 9, отсоедините тросики ручного тормоза от рычагов суппорта с помощью плоскогубцев. Сожмите фиксаторы и снимите оболочки тросиков с поддерживающих кронштейнов суппортов.
7. Продвигаясь по длине тросиков в обратном направлении, освободите их от хомутов, а так же от кронштейнов на рычагах заднего моста.
8. Нанесите установочные метки на кронштейны заднего моста и корпус автомобиля для правильной сборки. Выкрутите три болта с каждой стороны, крепящие опорные кронштейны к корпусу автомобиля, затем опустите задний мост на землю. Если предполагается замена моста, установите компоненты тормозной системы на новый задний мост, как описано в Главе 9.
Ремонт
9. Тщательно очистите задний мост и области вокруг его креплений от грязи и антикоррозийного покрытия днища, если это необходимо. Осмотрите эти места и убедитесь в отсутствии повреждений, трещин или износа, особенно в районе шарнирных втулок 10. Для замены шарнирных втулок необходим гидравлический пресс и несколько прокладок, поэтому эту работу лучше поручить квалифицированному специалисту на станции техобслуживания.
Установка
11. Смажьте стержни болтов монтажных кронштейнов моста универсальной смазкой (производители рекомендуют Molykote Rapide Plus).
12. Установите мост и монтажные кронштейны, используя предварительно нанесенные метки, и вставьте крепящие болты. Затяните болты с установленным усилием затяжки.
13. Установите тросики ручного тормоза в их хомуты на мосту и соедините их концы с тормозными колодками или рычагами суппортов (см. Главу 9).
14. Подсоедините разъемы проводов системы ABS и задние тормозные шланги, затянув гайки их соединения с тормозными трубками с установленным усилием затяжки. Снимите зажимы тормозных шлангов.
15. Установите пластиковые панели по бокам топливного бака.
16. Установите пружины задней подвески, как описано в подразделе 14. В заключение, прокачайте тормоза, как описано в Главе 9.
