Снятие
Снимите тормозной барабан.
Снимите тормозные колодки. Альтернативно отведите верхние части от тормозных колодок от рабочего тормозного цилиндра.
С помощью G-образного зажима, пережмите тормозной шланг в месте, наиболее близком к рабочему тормозному цилиндру. Альтернативно для уменьшения потерь тормозной жидкости снимите крышку с бачка главного тормозного цилиндра, затем наденьте на наливную горловину полиэтиленовую пленку и наверните крышку для того, чтобы через нее больше не проходил воздух.
Удалите грязь вокруг места соединения тормозного шланга и задней части рабочего тормозного цилиндра, затем отверните соединительную гайку. Соблюдая осторожность, извлеките тормозную трубку из рабочего тормозного цилиндра и закройте их пробками.
Выверните два болта крепления рабочего тормозного цилиндра к тормозному щиту (рис. 17.41). Соблюдая осторожность, снимите рабочий тормозной цилиндр.

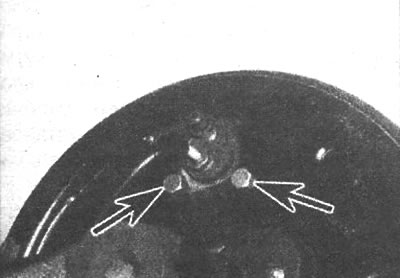

Рис. 17.41. Расположение болтов крепления рабочего тормозного цилиндра
Ремонт
Снимите резиновые пылезащитные чехлы с углублений в рабочем тормозном цилиндре и краской отметьте расположение поршней, чтобы их можно было установить на свои первоначальные места.
Информация доступна на портале: AutoInstruction.ru
Снимите оба поршня и пружину с рабочего тормозного цилиндра, затем выверните штуцер удаления воздуха.
Снимите с поршней манжеты и пылезащитные чехлы.
Метиловым спиртом или тормозной жидкостью очистите элементы рабочего тормозного цилиндра.
Проверьте состояние поверхностей цилиндра, которые не должны иметь царапин, выработки и следов коррозии. При наличии любых повреждений замените рабочий тормозной цилиндр.
Убедитесь, что все элементы чистые и сухие. Поршни, пружина и манжеты должны устанавливаться смазанными тормозной жидкостью.
Установите манжеты на поршни.
Установите первый поршень в цилиндр, при этом не повредите и не деформируйте манжету.
Установите пружину и второй поршень.
Установите резиновые пылезащитные чехлы в углубления в рабочем тормозном цилиндре.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Затяните все болты требуемыми моментами.
- b) Установите тормозные колодки и тормозной барабан.
- c) Удалите воздух из тормозной системы.
