Снятие
Снимите пробку с бачка главного тормозного цилиндра и откачайте жидкость из бачка. Отсоедините электрический разъем от датчика уровня тормозной жидкости.
Отверткой как рычагом снимите бачок с главного тормозного цилиндра.
Очистите грязь с мест подсоединения тормозных трубок к главному тормозному цилиндру, подложите ветошь под места соединений, чтобы собрать вытекшую тормозную жидкость. Отверните соединительные гайки крепления тормозных трубок к главному тормозному цилиндру. Отсоедините трубки и подходящими пробками закройте отверстия главного тормозного цилиндра и тормозные трубки.
Отверните гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов. Извлеките главный тормозной цилиндр из моторного отсека.
Источник доступен на веб-сайте [AutoInstruction.ru]
Перед установкой главного тормозного цилиндра проверьте расстояние между торцом вакуумного усилителя тормозов и толкателем (рис. 17.42). Если необходимо, отрегулируйте выступание вращением регулировочного болта.

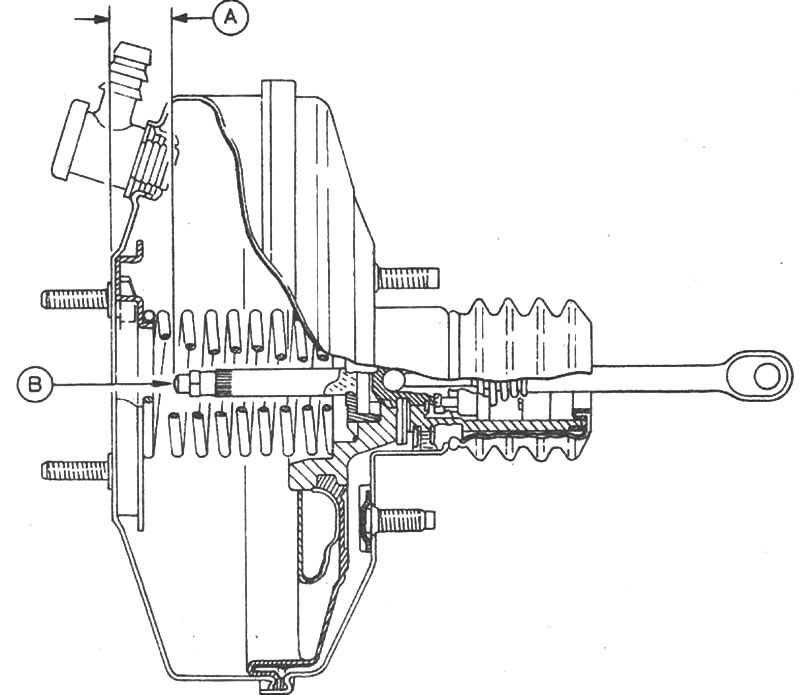

Рис. 17.42. Вакуумный усилитель тормозов: А = 22,45-22,65 мм: В - регулировочная гайка
Установка
Установите главный тормозной цилиндр с новой прокладкой на вакуумный усилитель таким образом, чтобы толкатель вакуумного усилителя вошел в отверстие главного тормозного цилиндра точно по центру. Привинтите гайки крепления тормозного цилиндра к вакуумному усилителю и затяните их требуемым моментом.
Очистите муфты тормозных трубок и установите их в главный тормозной цилиндр. Наверните соединительные гайки и затяните их требуемым моментом.
Если с главного тормозного цилиндра снимался бачок, проверьте состояние уплотнительных колец. Если уплотнительные кольца имеют дефекты, их необходимо заменить. Смажьте соединительные патрубки бачка чистой тормозной жидкостью и установите его на главный тормозной цилиндр.
Подсоедините электрический разъем к датчику уровня тормозной жидкости.
Заполните бачок новой тормозной жидкостью и удалите воздух из тормозной системы.
