Примечание. Перед началом работы прочтите «Предупреждение», приведенное в начале главы 2.
Снятие
1. Снимите аккумуляторную батарею, спору и лоток батареи, как описано в разделе 5А.
2. Снимите пробку с бачка главного тормозного цилиндра, фильтр и откачайте жидкость из бачка. Отсоедините электрический разъем от датчика уровня тормозной жидкости (рис. 9.44).

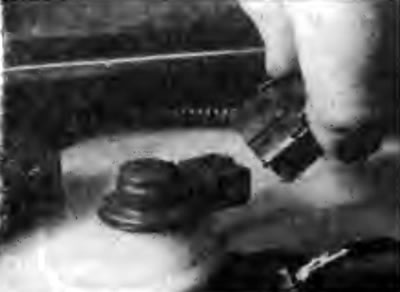

Рис. 9.44. Отсоединение электрического разъема от датчика уровня тормозной жидкости
3. Очистите грязь с мест подсоединения тормозных трубок к главному тормозному цилиндру, подложите ветошь под места соединений, чтобы собрать вытекшую тормозную жидкость. Отверните соединительные гайки крепления тормозных трубок к главному тормозному цилиндру (рис. 9.45). Отсоедините трубки и подходящими пробками закройте отверстия главного тормозного цилиндра и тормозные трубки.

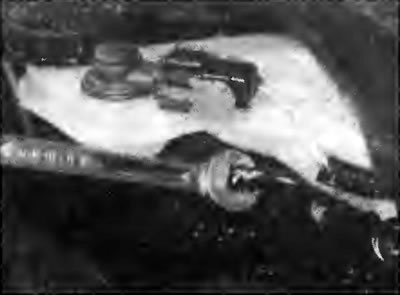

Рис. 9.45. Отворачивание соединительной гайки крепления тормозной трубки к главному тормозному цилиндру
4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (рис. 9.46). Извлеките главный тормозной цилиндр из моторного отсека.

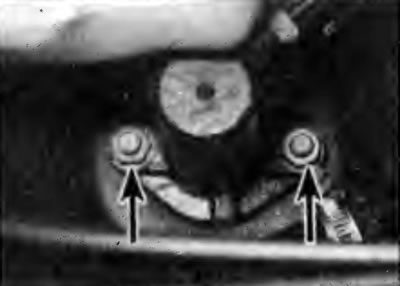

Рис. 9.46. Расположение гаек крепления главного тормозного цилиндра к вакуумному усилителю тормозов
5. Снимите зажим и извлеките штифт крепления бачка. Снимите бачок с главного тормозного цилиндра и извлеките уплотнительные кольца из окон главного тормозного цилиндра Если уплотнительные кольца имеют дефекты, их необходимо заменить.
6. Если главный тормозной цилиндр неисправен, замените его, так как для него не поставляются запасные части.
Установка
7. Если с главного тормозного цилиндра снимался бачок, проверьте состояние уплотнительных колец. Если уплотнительные кольца имеют дефекты, их необходимо заменить. Также проверьте состояние уплотнительного кольца в торце корпуса главного тормозного цилиндра. Смажьте соединительные патрубки бачка чистой тормозной жидкостью, установите его на главный тормозной цилиндр, установите штифт и закрепите зажимом.
8. Установите главный тормозной цилиндр на вакуумный усилитель таким образом, чтобы толкатель вакуумного усилителя вошел в отверстие главного тормозного цилиндра точно по центру. Привинтите гайки крепления тормозного цилиндра к вакуумному усилителю и затяните их требуемым моментом.
9. Очистите муфты тормозных трубок и установите их в главный тормозной цилиндр. Наверните соединительные гайки и затяните их требуемым моментом.
10. Установите лоток аккумуляторной батареи, опору батареи и батарею.
11. Заполните бачок новой тормозной жидкостью и удалите воздух из тормозной системы.
