Примечание. Перед началом работы прочтите «Предупреждение», приведенное в начале глав 2 и 5.
Снятие
Примечание. При установке суппорта необходимо использовать новые болты.
1. Заблокируйте передние колеса упорами, поднимите заднюю часть автомобиля и закрепите на подставках. Снимите соответствующее заднее колесо.
2. Снимите тормозные колодки, как описано в главе 5.
3. Убедитесь, что стояночный тормоз отпущен, затем отсоедините наконечник внутреннего троса стояночного тормоза от рычага суппорта (рис. 9.39). Отсоедините оболочку троса от кронштейна на корпусе суппорта (рис. 9.40).

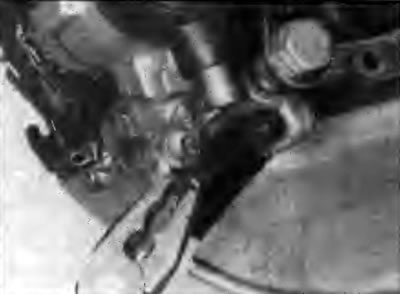

Рис. 9.39. Отсоединение наконечника внутреннего троса стояночного тормоза от рычага суппорта |

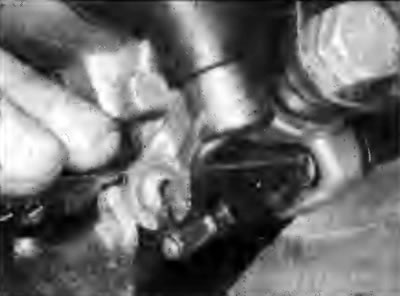

Рис. 9.40. Отсоединение оболочки троса стояночного тормоза от кронштейна на корпусе суппорта |
4. Для уменьшения потерь тормозной жидкости снимите крышку с бачка главного тормозного цилиндра, затем наденьте на наливную горловину полиэтиленовую пленку и наверните крышку для того, чтобы через нее больше не проходил воздух. Также, можно пережать соответствующие гибкие тормозные шланги при помощи G-образного зажима.
5. Очистите грязь вокруг соединения тормозной трубки и суппорта. Отвинтите гайку и отсоедините тормозную трубку от суппорта. Закройте пробками тормозную трубку и отверстие в суппорте.
(Смотрите полную версию на сайте autoinstruction)
6. Выверните два болта крепления суппорта в сборе к продольному рычагу и снимите его вместе с монтажной пластиной.
Ремонт
7. Суппорт можно отремонтировать после приобретения ремонтного комплекта у дилера Citroen. Выполните ремонт в соответствии с инструкцией, прилагаемой к ремонтному комплекту. Отметьте расположение всех элементов, особенно, если снимался механизм стояночного тормоза. При сборке смазывайте все уплотнения свежей тормозной жидкостью.

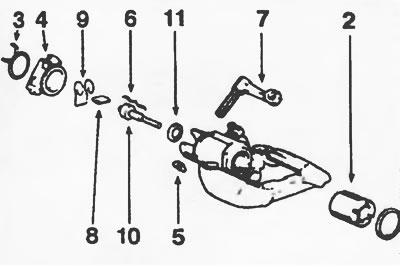

Рис. 9.41. Суппорт заднего тормоза: 1 - пылезащитное уплотнение; 2 - поршень; 3 - зажим; 4 - пылезащитный чехол механизма стояночного тормоза; 5 - стопорное кольцо; 6 - пружинный зажим; 7 - рычаг стояночного тормоза; 8 -кулачок плунжера; 9 - возвратная пружина; 10 - регулировочный винт; 11 - шайба
Установка
8. Очистите резьбу болтов крепления суппорта и покройте их блокирующим средством. Установите суппорт по тормозному диску и вверните болты крепления суппорта и монтажной пластины. После правильного расположения монтажной пластины затяните болты требуемым моментом.
9. Подсоедините тормозную трубку к суппорту и затяните соединительную гайку требуемым моментом. Снимите зажим с тормозного шланга.
10. Вставьте трос стояночного тормоза через кронштейн на суппорте, установите оболочку троса на место и закрепите ее с помощью молотка и соответствующей выколотки с тонким хвостовиком. Подсоедините внутренний трос к рычагу суппорта.
11. Установите тормозные колодки, как описано в главе 5.
12. Удалите воздух из тормозной системы.
13. Несколько раз нажмите педаль тормоза для того, чтобы колодки прижались к тормозному диску.
14. Проверьте регулировку троса стояночного тормоза, как описано в главе 17, затем установите колеса, опустите автомобиль и затяните болты крепления колес требуемыми моментами.
