Примечание. Перед началом работы прочтите «Предупреждение», приведенное в начале главы 6.
Автомобили Hatchback и Coupe
Снятие
Примечание. При установке необходимо использовать новые гайки крепления ступицы, колпачок ступицы и сальник.
1. Заблокируйте задние колеса упорами, поднимите переднюю часть автомобиля и закрепите на подставках Снимите соответствующее заднее колесо.
2. Молотком и выколоткой или большой плоской отверткой аккуратно выбейте и снимите колпачок с центра тормозного барабана. Молотком и зубилом отогните буртик гайки крепления ступицы из паза вала опоры ступицы.
3. Отверните гайку крепления ступицы и снимите шайбу.
4. Проверьте, что стояночный тормоз полностью отпущен и снимите тормозной барабан с автомобиля. Барабан может плохо сниматься со ступицы в связи с коррозией ступицы или в связи с тем, что он удерживается тормозными колодками. В первом случае для снятия барабана со ступицы постучите по периметру барабана пластмассовым молотком или деревянной киянкой. Во втором случае проверьте, что стояночный тормоз полностью отпущен и выполните следующие действия.
5. Полностью ослабьте регулятор троса стояночного тормоза, чтобы получить максимальный прогиб в тросе.
[Текст предоставлен порталом: Autoinstruction.ru]
6. Через одно из отверстий под болт крепления колеса в тормозном барабане вставьте отвертку так, чтобы она вошла в контакт с рычагом управления стояночного тормоза на задней тормозной колодке. Нажимая на отвертку, переместите рычаг стояночного тормоза до упора к тормозной колодке (рис. 9.36, 9.37). Снимите тормозной барабан. Лезвием плоской отвертки извлеките сальник из опоры ступицы.

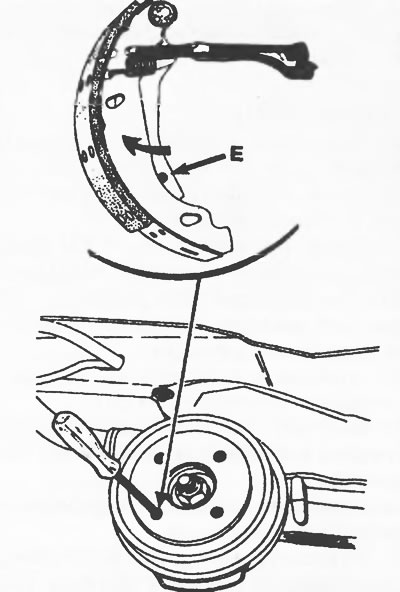

Рис. 9.36. Использование отвертки, вставленной через отверстие для болта крепления колеса для отжатия рычага стояночного тормоза: Е - расположение ограничителя перемещения рычага стояночного тормоза |

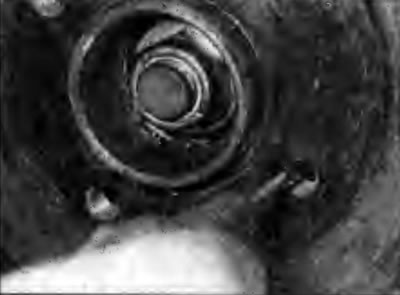

Рис. 9.37. Использование отвертки для отжатия рычага стояночного тормоза |
Проверка
Примечание. При необходимости замены тормозного барабана также необходимо заменить и второй тормозной барабан для обеспечения равномерности торможения. При замене тормозных барабанов также необходимо заменить тормозные колодки.
7. Соблюдая осторожность, очистите внутреннюю поверхность тормозного барабана от тормозной пыли и грязи.
8. Очистите наружную поверхность тормозного барабана и проверьте на очевидные признаки износа или повреждения, наличие трещин вокруг отверстий под болты крепления колеса. При необходимости замените барабан.
9. Проверьте внутреннюю часть тормозного барабана. Незначительная выработка барабана от действия колодок является нормальным явлением.
10. Измерьте внутренний диаметр барабана в нескольких местах. Сравните результаты полученных измерений. Если результаты отличаются друг от друга, значит барабан имеет овальную форму. Если измеренный максимальный размер внутреннего диаметра барабана находится в допустимых пределах, то его необходимо перешлифовать. Если износ барабана превышает допустимые пределы, необходимо заменить тормозные барабаны на обоих задних колесах.
11. Проверьте состояние уплотнительного кольца, расположенного в задней части тормозного барабана, и прокладки в опоре ступицы и при наличии износа или повреждений замените их.
Установка
12. Смажьте чистым моторным маслом опору ступицы и установите уплотнительное кольцо до упора в прокладку.
13. При установке нового тормозной барабана используйте растворитель для удаления с него защитной пленки. При необходимости уменьшите длину регулировочной планки тормозных колодок вращая регулировочное колесо планки.
14. Проверьте, что ограничитель рычага стояночного тормоза установлен напротив края тормозной колодки, затем установите тормозной барабан (рис. 9.38).
Рис. 9.38. Расположение ограничителя рычага стояночного тормоза напротив края тормозной колодки
15. Установите шайбу и наверните новую гайку крепления ступицы и затяните ее требуемым моментом. Молотком и выколоткой забейте буртик гайки в паз вала ступицы, затем установите новый колпачок в центр тормозного барабана.
16. Несколько раз нажмите педаль тормоза, чтобы тормозные колодки установились в рабочее положение.
17. Замените тормозной барабан на втором заднем колесе и, при необходимости, отрегулируйте трос стояночного тормоза, как описано в главе 17.
18. Установите колесо, опустите автомобиль и затяните болты крепления колеса требуемым моментом.
Автомобили Estate
Снятие
19. Заблокируйте задние колеса упора ми, поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответствующее заднее колесо.
20. Выверните винты крепления тормозного барабана.
21. Проверьте, что стояночный тормоз полностью, отпущен и снимите тормозной барабан с автомобиля. Барабан может плохо сниматься со ступицы в связи с коррозией ступицы или в связи с тем, что он удерживается тормозными колодками. В первом случае для снятия барабана со ступицы постучите по периметру барабана пластмассовым молотком или деревянной киянкой. Во втором случае выполните действия, приведенные в пунктах 5 и 6, игнорируя рекомендацию по снятию сальника.
Проверка
22. Смотрите пункты 7-10.
Установка
23. Выполните действия, описанные в пунктах 13 и 14.
24. Установите тормозной барабан и закрепите его винтами.
25. Выполните действия, описанные в пунктах 16-18.
