Примечание. Перед началом работы прочтите «Предупреждение», приведенное в начале главы 2.
Снятие
1. Снимите тормозной барабан, как описано в главе 9.
2. С помощью плоскогубцев, снимите верхнюю пружину, сжимающую тормозные колодки. Снимите верхние концы тормозных колодок с поршней рабочего тормозного цилиндра.
3. С помощью G-образного зажима, пережмите тормозной шланг в месте, наиболее близком к рабочему тормозному цилиндру (рис. 9.42).

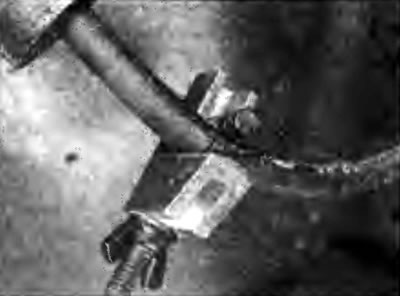

Рис. 9.42. Пережатие тормозного шланга G-образным зажимом
4. Удалите грязь вокруг места соединения тормозного шланга и задней части рабочего тормозного цилиндра, затем отверните соединительную гайку (рис. 9.43). Соблюдая осторожность, извлеките тормозную трубку из рабочего тормозного цилиндра и закройте их пробками.

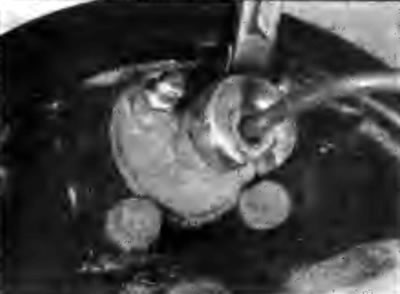

Рис. 9.43. Отворачивание гайки крепления тормозной трубки специальным ключом
Посмотрите оригинал на портале: autoinstruction.ru
5. Выверните два болта крепления рабочего тормозного цилиндра к тормозному щиту. Соблюдая осторожность, снимите рабочий тормозной цилиндр.
6. Если тормозной цилиндр имеет дефекты, его необходимо заменить полностью, т.к. отдельные части для него не '.оставляются.
Установка
7. Проверьте, что сопрягаемые поверхности на тормозном щите и рабочем тормозном цилиндре чистые, затем установите тормозной цилиндр на место.
8. Установите тормозную трубку в тормозной цилиндр и на 2-3 оборота навинтите соединительную гайку.
9. Вверните два болта крепления рабочего тормозного цилиндра к тормозному щиту и затяните их требуемым моментом. Окончательно затяните гайку крепления тормозной трубки к рабочему тормозному цилиндру.
10. Снимите зажим с тормозного шланга.
11. Установите верхние части тормозных колодок в пазы поршней рабочего тормозного цилиндра. Установите верхнюю возвратную пружину тормозных колодок.
12. Установите тормозной барабан, как описано в главе 9.
13. Удалите воздух из тормозной системы, как описано в главе 2.
