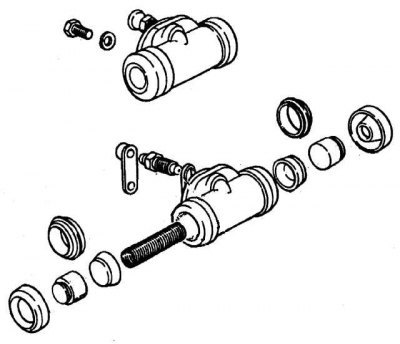

Задний рабочий тормозной цилиндр Girling с регулятором давления
Задний рабочий тормозной цилиндр Bendix с регулятором давления

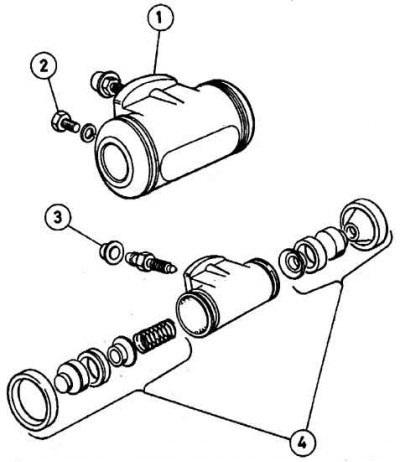

1 – цилиндр, 2 – болт крепления, 3 – штуцер прокачки, 4 – ремонтный набор

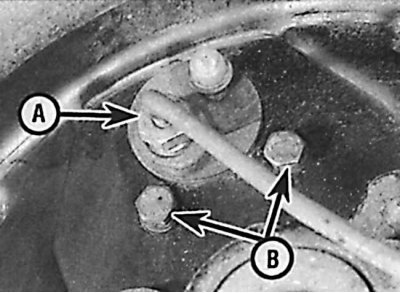

Расположение гайки крепления тормозной трубки и болтов крепления рабочего тормозного цилиндра
А – гайка крепления тормозной трубки; В – болты крепления рабочего тормозного цилиндра
Снятие
1. Снять тормозной барабан.
2. Используя плоскогубцы, снять верхнюю пружину, сжимающую тормозные колодки.
3. Снять верхние концы тормозных колодок с поршней рабочего тормозного цилиндра.
4. Используя G-образный зажим, пережать тормозной шланг в месте, наиболее близком к рабочему тормозному цилиндру.
5. Удалить грязь вокруг места соединения тормозного шланга и задней части рабочего тормозного цилиндра.
6. Отвинтить соединительную гайку.
7. Соблюдая осторожность извлечь тормозную трубу из рабочего тормозного цилиндра.
8. Закрыть трубку и тормозной цилиндр пробками.
9. Отвинтить два болта крепления рабочего тормозного цилиндра к тормозному щиту.
10. Соблюдая осторожность снять рабочий тормозной цилиндр.
Ремонт
Если тормозной цилиндр имеет дефекты, его необходимо заменить полностью, т.к. отдельные части для него не поставляются.
(Оригинал опубликован на веб-сайте: autoinstruction)
Установка
1. Проверить, что сопрягаемые поверхности на тормозном щите и рабочем тормозном цилиндре чистые.
2. Установить тормозной цилиндр на место.
3. Установить тормозную трубу в тормозной цилиндр и на 2–3 оборота навинтить соединительную гайку.
4. Ввинтить два болта крепления рабочего тормозного цилиндра к тормозному щиту, и затянуть их требуемым моментом.
5. Окончательно затянуть гайку крепления тормозной трубы к рабочему тормозному цилиндру.
6. Снять зажим с тормозного шланга.
7. Установить верхние части тормозных колодок в пазы поршня рабочего тормозного цилиндра.
8. Установить верхнюю возвратную пружину тормозных колодок.
9. Установить тормозной барабан.
10. Удалить воздух из тормозной системы.
