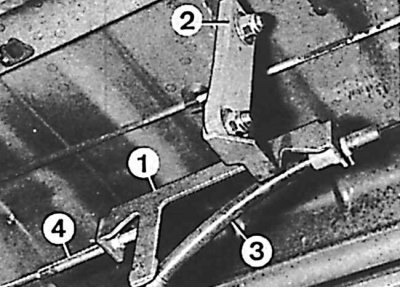

Крепление соединителя тросов ручного тормоза
1 – соединитель тросов, 2 – держатель, 3 – передний трос, 4 – задний трос
Проверка
1. Для проверки правильности регулировки ручного тормоза затянуть рычаг ручного тормоза до упора и посчитать количество щелчков, которое должно составлять 6–8.
2. Если количество щелчков отличается от указанного, необходимо произвести регулировку следующим образом.
3. Запустить двигатель и полностью отпустить ручной тормоз.
4. Нажать несколько раз педаль тормоза, затем остановить двигатель.
5. Поднять заднюю часть автомобиля и зафиксировать на подставках.
6. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены.
7. Если колеса не заторможены, отрегулировать механизм.
Регулировка
Модели с задними барабанными тормозами
1. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран.
2. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до тех пор, пока тормозные колодки не начнут затормаживать тормозной барабан.
3. Затянуть ручной тормоз на 6–8 щелчков, и проверить, что оба задних колеса заторможены.
4. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора.
5. После окончания регулировки, затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль.
6. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.
Модели с задними дисковыми тормозами
7. Для доступа к регулятору ручного тормоза отвинтить гайки и болты и снять тепловой экран, затем опустить заднюю часть автомобиля на землю.
8. Заблокировать передние колеса, и проверить, что ручной тормоз освобожден.

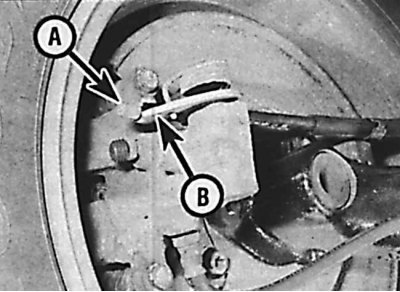

9. Ослабить контргайку на механизме регулятора ручного тормоза и повернуть гайку регулятора до получения зазора, равного 2,0 мм, между концом троса ручного тормоза (А) и рычагом управления ручным тормозом на задних суппортах (В).
10. Перемещая вручную рычаги на суппортах, проверить, что рычаги возвращаются полностью в исходное положение при отпускании ручного тормоза.
11. Переместить гайку регулятора так, чтобы расстояние между задней частью гайки регулятора и резьбовым концом втулки регулятора составляло 15,0 мм.
12. Затянуть ручной тормоз на 6–8 щелчков и проверить, что оба задних колеса заторможены.
(Смотрите источник на портале: autoinstruction.ru)
13. Если колеса не заторможены, повторно отрегулировать, вращая гайку регулятора.
14. После окончания регулировки затянуть контргайку регулятора, установить тепловой экран и опустить автомобиль.
15. Проверить, что контрольная лампа включения ручного тормоза загорается после затягивания ручки ручного тормоза на один щелчок.
