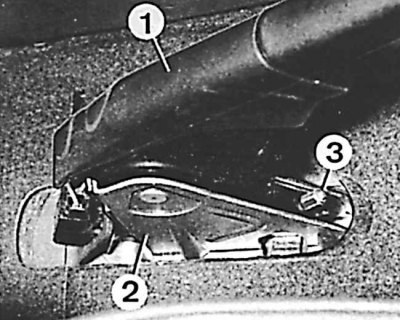

Расположение гаек крепления рычага ручного тормоза
1 – рычаг, 2 – держатель, 3 – наконечник троса
Снятие и установка
1. Отсоединить заднюю часть переднего троса ручного тормоза от правого заднего троса под автомобилем.
2. На моделях с обычной центральной консолью, затянуть рычаг ручного тормоза, и снять отделку ручного тормоза с верхней части центральной консоли.
3. Снять отделку по рычагу ручного тормоза.
4. На моделях с улучшенной центральной консолью, снять центральную консоль.
Оригинал найдёте на этом ресурсе: AutoInstruction

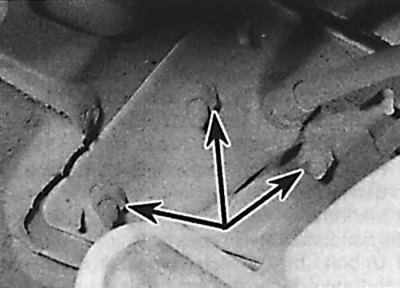

5. Под автомобилем, для доступа к гайкам крепления рычага ручного тормоза, снять промежуточное звено выхлопной системы и жаростойкий щиток.
6. Отвинтить четыре гайки крепления рычага ручного тормоза.
7. Опустить рычаг ручного тормоза под автомобиль и отключить провод от выключателя контрольной лампы включения ручного тормоза.
8. Отсоединить трос ручного тормоза от рычага.
9. Установка производится в последовательности обратной снятию.
10. Проверить и при необходимости отрегулировать работу ручного тормоза.
