Элементы ручного тормоза

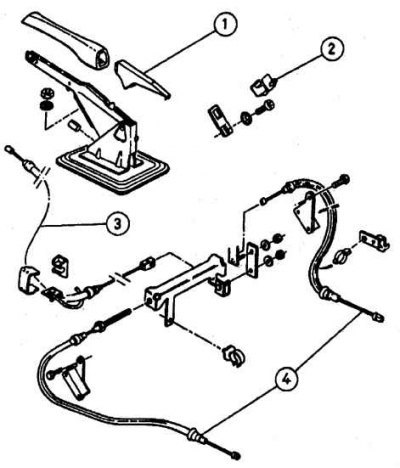

1 – рычаг ручного тормоза, 2 – выключатель стоп-сигнала, 3 – передний трос, 4 – задние тросы
Трос ручного тормоза состоит из 3-х частей: передняя часть, которая включает механизм регулировки, правая и левая задние части, которые соединяют задние тормоза с механизмом регулировки на переднем тросе. Каждая часть может быть снята отдельно.
Передний трос ручного тормоза
Снятие и установка
1. Поднять заднюю часть автомобиля и зафиксировать на подставках.
2. Под автомобилем, снять промежуточное звено выхлопной системы и жаростойкий щиток.
3. Ослабить контргайку, отвинтить гайку регулятора, чтобы максимально ослабить трос ручного тормоза.
4. Освободить скобы крепления переднего троса под автомобилем, затем отсоединить трос от правого троса в соединителе тросов и от подвески регулятора.
5. Работая под рычагом ручного тормоза, отсоединить трос от пластины установки рычага.
6. На моделях с обычной центральной консолью, затянуть рычаг ручного тормоза, и снять отделку ручного тормоза с верхней части центральной консоли.
7. Снять отделку по рычагу ручного тормоза.
8. На моделях с улучшенной центральной консолью, снять центральную консоль.
9. Поднять рычаг ручного тормоза до пятого щелчка, для доступа к концу троса.
10. Продвинуть трос вперед и снять с выступа на рычаге.
11. Вытянуть трос вниз через пластину установки рычага, и извлечь его из-под автомобиля.
12. Установка производится в последовательности обратной снятию.
13. Проверить и при необходимости отрегулировать работу ручного тормоза.
Задний трос ручного тормоза на барабанных тормозах
Снятие и установка
1. Поднять заднюю часть автомобиля и зафиксировать на подставках.
2. Под автомобилем, снять промежуточное звено выхлопной системы и жаростойкий щиток.
3. Ослабить контргайку на механизме регулятора и вывинтить гайку регулятора.
4. При снятии левого троса, отвинтить гайку регулятора с конца резьбовой втулки, и отсоединить конец троса от подвески регулятора.
5. При снятии правого троса, отсоединить правый трос от троса в соединителе тросов.
6. Снять соответствующий тормозной барабан.

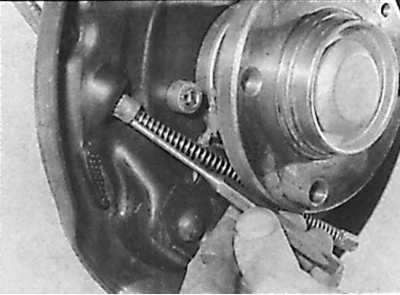

7. Используя плоскогубцы, отсоединить конец троса ручного тормоза от рычага управления на тормозной колодке.
8. Извлечь оболочку троса из тормозного щита.
9. Освободить по всей длине трос от скоб крепления и удалить из-под автомобиля.
10. Установка производится в последовательности обратной снятию.
11. Проверить и при необходимости отрегулировать работу ручного тормоза.
Задний трос ручного тормоза на дисковых тормозах
1. Поднять заднюю часть автомобиля и зафиксировать на подставках.
2. Под автомобилем, снять промежуточное звено выхлопной системы и жаростойкий щиток.
3. Ослабить контргайку на механизме регулятора и вывинтить гайку регулятора.
4. При снятии левого троса, отвинтить гайку регулятора с конца резьбовой втулки, и отсоединить конец троса от подвески регулятора.
5. При снятии правого троса, отсоединить правый трос от троса в соединителе тросов.
6. Отсоединить трос от рычага управления на суппорте, затем отсоединить оболочку троса от подвески суппорта.
7. Освободить по всей длине трос от скоб крепления и удалить из-под автомобиля.
8. Установка производится в последовательности обратной снятию.
9. Проверить и при необходимости отрегулировать работу ручного тормоза.
