Снятие
Подложите клинья под передние колеса, затем поднимите передок автомобиля и надежно закрепите его стойками под мостом. Снимите ходовое колесо.
Снимите тормозной барабан, как указано в предыдущем разделе.
С помощью плоскогубцев снимите крючок верхней стяжной пружины с тормозных колодок, отметив их расположение, затем разведите верхние концы колодок в стороны, чтобы они освободились от тормозного цилиндра.
Работая под капотом, снимите крышку бачка с тормозной жидкости и закрепите кусок полиэтилена на наливной горловине резиновой лентой, или снова установив крышку. Это позволит сократить потери жидкости при дальнейших операциях.
Отверните гайку трубопровода тормозной жидкости от колесного тормозного цилиндра и отсоедините сам трубопровод. Старайтесь не натягивать трубку. Возможна утечка жидкости, поэтому заглушите оба конца для предупреждения загрязнения и дальнейшей утечки жидкости (рис. 9.16).
Открутите два крепежных болта с задней стороны опорного диска тормозных колодок и вытащите колесный тормозной цилиндр.

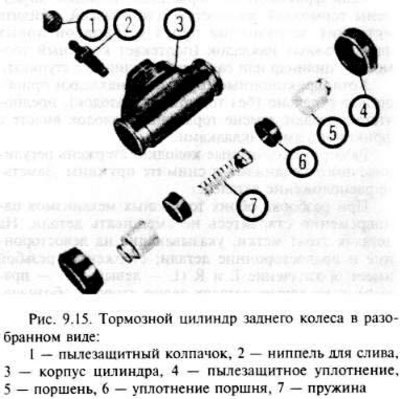

Ремонт
Удалите щеткой грязь и пыль с колесного цилиндра, стараясь не вдыхать пыль.
[Оригинал найдёте на этом ресурсе AutoInstruction]
Снимите резиновые пылезащитные уплотнения с корпуса цилиндра.
Поршни обычно выходят под давлением пружины; если надо, постучите легонько по торцу корпуса цилиндра через кусок дерева или используйте воздух низкого давления, например, от ножного насоса, к отверстию в задней части корпуса цилиндра.
Осмотрите поверхности поршней и отверстия в корпусе цилиндров для выявления царапин или явного контакта металла с металлом. Если это очевидно, замените в целом узел тормозного цилиндра.
Если поршни и отверстия в цилиндре находятся в хорошем состоянии, надо удалить уплотнения и поставить необходимые новые детали.
Смажьте уплотнение поршней чистой тормозной жидкостью и вставьте их рукой в отверстие цилиндра с пружиной между ними.
Опустите поршни в чистую тормозную жидкость и вставьте их в отверстие для цилиндров.
Поставьте пылезащитные уплотнения и проследите, чтобы поршни ходили свободно.
Установка
Поставьте колесный тормозной цилиндр на опорный диск и затяните болты.
Подсоедините трубопровод тормозной жидкости к цилиндру и затяните гайку.
Подведите тормозные колодки к поршням, затем установите верхнюю стяжную пружину.
Установите тормозной барабан и затяните винт. Если надо, вывинчивайте маховичок точной регулировки до тех пор, пока он не сядет на колодки.
Снимите полиэтилен с горловины бачка с тормозной жидкостью и прокачайте соответствующий контур тормозной системы, как указано во втором разделе настоящей главы.
Отрегулируйте тормоза, приводя в действие ножной тормоз. Щелкающий звук указывает на работу автоматического регулятора в барабане. Когда щелканье прекратится, регулировка закончена.
Установите ходовое колесо и опустите автомобиль на землю.
