Снятие
Подложите клинья под передние колеса, поднимите заднюю часть автомобиля и надежно закрепите его на стойках под мостом.
Снимите тормозные накладки, как указано в предыдущем разделе.
Работая под капотом, снимите крышку бачка с тормозной жидкостью и закрепите кусок полиэтилена на горловине резиновой лентой или снова наденьте крышку. Это позволит сократить потери тормозной жидкости при проведении операций.
Отверните гайку трубопровода тормозной жидкости с задней стороны скобы и отсоедините его, стараясь не повредить. Возможна утечка жидкости, поэтому перекройте открытые концы.

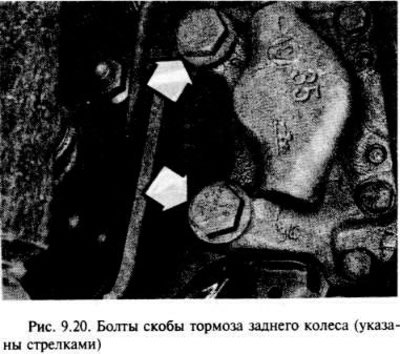

Отверните два болта и снимите скобу (рис. 9.20.).
Ремонт
Удалите щеткой грязь и пыль со скобы, стараясь не вдыхать пыль.
Учтите, что не следует пытаться разделять две половины скобы.
Отверткой извлеките зажимы пылезащитных прокладок, затем осторожно снимите пылезащитные уплотнения.
С помощью соответствующего зажима зажмите один из поршней в его крайнем втянутом положении, затем подайте воздух под низким давлением, например из ножного насоса, в отверстие для подачи жидкости в задней части корпуса скобы, чтобы вытолкнуть другой поршень из цилиндра. Проследите, чтобы поршень не выпал, это может привести к его повреждению.
Временно закройте отверстие цилиндра, из которого извлечен поршень, куском дерева или еще чем-либо, затем снимите зажим с другого поршня и снова подайте сжатый воздух низкого давления в скобу, чтобы вытолкнуть поршень.
Источник расположен на веб-ресурсе autoinstruction.ru
Осторожно извлеките уплотнение из канавок в отверстиях скобы с помощью пластмассового или деревянного инструмента.
Осмотрите поверхности поршней и их отверстий в скобе для выявления явных контактов металла с металлом. Если обнаружены очевидные следы, замените весь узел скобы.
Если поршни и отверстия в хорошем состоянии, удалите уплотнения и замените их.
Удалите грязь с поршня и отверстия цилиндра с помощью тормозной жидкости или денатурата (другим средством удалять грязь нельзя).
Нанесите немного пасты для тормозных цилиндров на поршни, поверхности отверстий цилиндров и уплотнения.
Начните сборку с установки уплотнений в канавки отверстий цилиндров скобы.
Установите пылезащитные уплотнения в канавки на поршнях, затем осторожно вставьте поршни в отверстия цилиндров так, чтобы они зашли в уплотнения. Может придется вращать поршни для предотвращения их заедания.
Введите пылезащитные уплотнения в скобу и поставьте зажимы.
Установка
Установите скобу, затяните болты согласно требованиям.
Подсоедините трубопровод тормозной жидкости и затяните гайку.
Установите тормозные накладки, как указано в предыдущем разделе.
Установите ходовое колесо и опустите автомобиль на землю.
Снимите кусок полиэтилена с горловины бачка с тормозной жидкостью и прокачайте тормозной контур, как указано во втором разделе данной главы.
