Снятие
Отсоедините отрицательный вывод аккумуляторной батареи.
Работая внутри автомобиля, снимите зажимы и удалите нижнюю отделочную панель у ног водителя.
Отсоедините штепсельный разъем провода от выключателя стоп-сигнала, затем поверните последний против часовой стрелки и выньте из кронштейна.
Снимите стопорное кольцо с правой стороны оси соединения вилки усилителя с педалью.
Используя подходящие плоскогубцы, снимите стяжную пружину с педали, чтобы можно было снять ось вилки усилителя и педали.
Отсоедините вакуумную трубку от гидроусилителя.
Отверните две гайки и осторожно отсоедините главный тормозной цилиндр от шпилек на гидроусилителе. Передвиньте главный цилиндр немного вперед, стараясь не нагружать трубопровода тормозной жидкости.
Отвинтите четыре гайки крепления кронштейна усилителя от перегородки (для того, чтобы достать нижний болт, потребуется торцевой ключ с гибким сочленением), затем наклоните сборку кронштейн/усилитель и выньте ее из моторного отделения.
По желанию опорный кронштейн можно отсоединить от усилителя, открутив четыре гайки. Резиновую втулку теперь можно снять с усилителя.
Для снятия вилки с муфты на тяге усилителя снимите стопорное кольцо.
Установка
Перед установкой усилителя проверьте соблюдение размера вилки следующим образом.

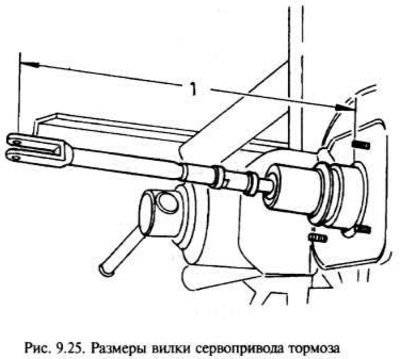

Измерьте расстояние от торцевой поверхности корпуса усилителя до центра отверстия для оси на конце вилки. Оно должно составлять 255.5 мм (рис. 9.25.).
Если требуется регулировка, ослабьте стопорную гайку на муфте тяги (приводного стержня). Поворачивая вилку, поставьте ее так, чтобы получить требуемый размер, затем затяните стопорную гайку.
Где требуется, установите резиновую втулку и усилитель на опорном кронштейне. Затяните гайки требуемым моментом.
Установите усилитель с кронштейном на место, а затем и саму сборку на перегородку. Применив новые самостопорящиеся гайки, затяните гайки требуемым моментом.
Соедините главный тормозной цилиндр с усилителем и затяните гайки требуемым моментом.
Подсоедините вакуумный трубопровод к усилителю.
Далее установка осуществляется в порядке, обратном снятию. После ее окончания проверьте работу гидровакуумного усилителя.
