Модели с задними барабанными тормозами
Снятие
Сборка ручного тормоза содержит два троса (один идет к каждому из задних тормозов), прикрепленные к кронштейну тяги рычага ручного тормоза. Оба троса нельзя снять по отдельности, и поэтому весь комплект необходимо снимать, как один узел.
Поднимите домкратом автомобиль и закрепите его на стойках под мостом.
На моделях с каталитическим нейтрализатором отверните гайки и извлеките тепловой экран центральной секции выпускной магистрали.
Заметьте открытую лопину резьбы на доступном теперь регуляторе троса ручного тормоза, затем снимите гайку регулятора, чтобы можно было отсоединить кронштейн троса от тяги рычага ручного тормоза.
Отсоедините кронштейн троса от тяги.
Снимите тормозные колодки и отсоедините тросы ручного тормоза от тормозных колодок, как указано выше в соответствующем разделе.

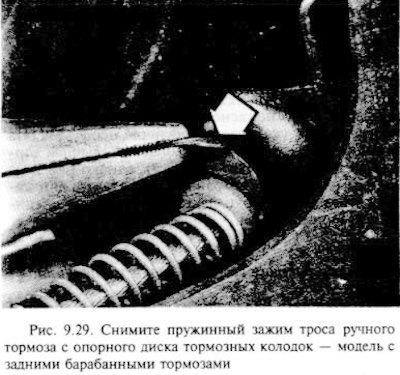

Плоскогубцами извлеките зажимы, которыми закрепляются тросы ручного тормоза к опорным дискам тормозных колодок (рис. 9.29.).
Отсоедините тросы от направляющих на нижней части кузова и задней подвеске.
Снимите сборку троса с автомобиля.
Установка
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Проследите, чтобы тросы проходили так же, как до снятия.
Установите тормозные колодки, как указано выше в соответствующем разделе.
Поставьте новую самостопоряшуюся гайку для закрепления кронштейна троса ручного тормоза к тяге и завинтите гайку, установив ее в том же положении, каком была установлена до снятия.
Перед установкой ходовых колес и опусканием автомобиля на землю отрегулируйте ручной тормоз.
Модели с задними дисковыми тормозами
Снятие
Порядок работы такой же, как указано для моделей с задними барабанными тормозами с учетом следующего.
Учитывайте, что в данном случае нет стопорной пластины крепления троса ручного тормоза к опорному диску тормозных колодок, однако необходимо отцепить стяжную пружину от конца троса.
Установка
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Проследите, чтобы тросы проходили так же, как и раньше до снятия.
Установите новую самостопоряшуюся гайку для крепления кронштейна троса ручного тормоза к тяге и заверните гайку на тяге, установив ее в такое же положение, в котором она была до снятия.
Перед установкой ходовых колес и опусканием автомобиля на землю отрегулируйте ручной тормоз.
