Гидравлический модулятор
Снятие
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите крышку бачка с тормозной жидкостью и закрепите кусок полиэтилена над горловиной лентой или снова установите крышку. Это позволит уменьшить потери жидкости во время проведения операций.
Снимите винт и пластмассовую крышку с гидравлического модулятора (рис. 9.31).

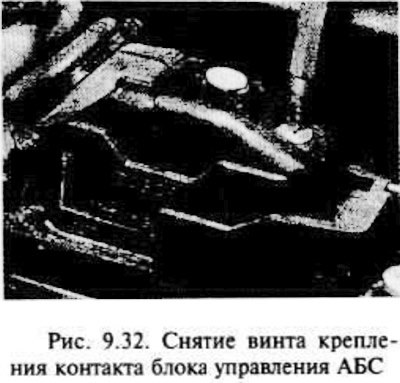

Отсоедините штепсельный контакт блока управления и соленоидного клапана. Обратите внимание на то. что контакт блока управления закреплен винтом (рис. 9.32, 9.33.).
Отверните гайки и отсоедините трубки тормозной жидкости от модулятора. Возможна утечка жидкости, поэтому перекройте отверстие. Отведите трубки в сторону от модулятора.
Отверните три гайки, затем слегка наклоните модулятор и выньте его, отделив от кронштейна, но таким образом, чтобы был доступ к гайке провода заземления на массу (рис. 9.34, 9.35.).
Отверните гайку и отсоедините провод заземления на массу, затем снимите модулятор с автомобиля, стараясь не пролить тормозную жидкость на крашенные поверхности автомобиля.
Если надо установить новый модулятор, выньте два реле на верхней части старого модулятора и переставьте их на новый. Не делайте попыток разобрать модулятор.
Установка
Перед установкой модулятора проверьте, прочно ли затянуты болты крепления опорного кронштейна к панели кузова. Резиновая опора должна находиться в хорошем состоянии. Если необходимо, замените ее.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Убедитесь в том, что провод заземления на массу подсоединен, прежде чем начинать установку модулятора на опорный кронштейн.
Снимите полиэтиленовую пленку с горловины бачка с тормозной жидкостью и прокачайте гидросистему, как указано во втором разделе данной главы.
Проследите, чтобы предупреждающий световой сигнал системы АБС выключался после первого пуска двигателя стартером, если модулятор уже снят с двигателя. При первой возможности представьте автомобиль в автомастерскую для проверки всей системы с помощью специального оборудования.
Датчик переднего колеса
Отсоедините отрицательный вывод аккумуляторной батареи.
Включите ручной тормоз, затем поднимите домкратом передок автомобиля и надежно закрепите его на стойках под мостом.
Отсоедините контакт датчика от пружинной защелки, расположенной под надколесной дугой, затем разъедините разъем.
Торцевым гаечным ключом отверните болт датчика колеса на монтажном кронштейне, затем осторожно удалите его с помощью отвертки. Извлеките уплотнительное кольцо (рис. 9.36.).
Проверьте состояние уплотнительного кольца и, если надо, замените его.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Нанесите немного консистентной смазки на корпус датчика перед установкой на кронштейн.
Убедитесь в том, что предупреждающий световой сигнал системы АБС выключается во время первого пуска двигателя. При первой возможности проверьте систему АБС в автомастерской на специальном оборудовании.
Датчик заднего колеса
Датчики задних колес составляют единое целое с комплектом сборки ступицы заднего колеса и их нельзя отделить от ступицы. Более подробно об этом см. главу 10 (рис. 9.37).
(Смотрите оригинал на указанном сайте: www.AutoInstruction.ru)
Электронный блок управления
Убедитесь в том, что зажигание выключено, затем отсоедините отрицательный вывод аккумуляторной батареи.
Блок подсоединен к сборке гидравлического модулятора, расположенного в моторном отделении.
Снимите винт и пластмассовую крышку с гидравлического модулятора.
Отсоедините штепсельный разъем блока управления и провода соленоидного клапана.
Снимите с верхней части сборки два реле.
Отсоедините оставшийся разъем от блока управления.
Отверните семь винтов и снимите блок управления со сборки модулятора.
Установка осуществляется в порядке, обратном снятию, однако старайтесь не перетянуть винты блока управления.
Реле

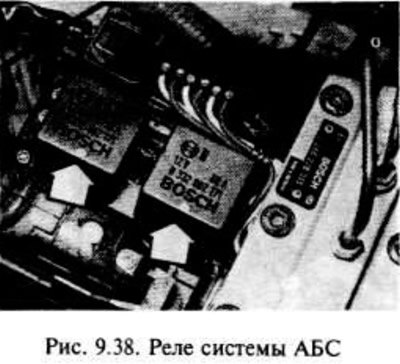

Используются два реле: одно для соленоидного клапана и одно для двигателя насоса; оба они установлены на блоке управления (рис. 9.38).
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите винт и пластмассовую крышку с гидравлического модулятора.
Снимите соответствующее реле.
Установка осуществляется в порядке, обратном снятию.
Убедитесь в том, что световой сигнал предупреждения системы АБС после первого пуска двигателя выключается. При первой возможности проверьте всю систему в автомастерской на специальном оборудовании.
