Примечание: Замените оба комплекта тормозных колодок одновременно — никогда не заменяйте колодки только на одном колесе, это может привести к неравномерному торможению.
Подложите клинья под передние колеса, затем поднимите заднюю часть автомобиля и надежно закрепите его стойками под мостом.
Работая с одной стороны автомобиля, снимите тормозной барабан, как указано в следующем разделе.
Заметьте расположение и направление всех компонентов перед разборкой.
Удалите пыль и грязь из барабана и тормозных колодок, стараясь не вдыхать пыльный воздух.

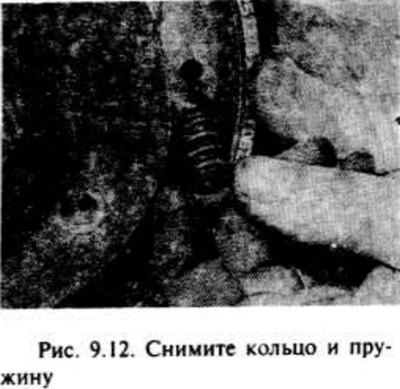

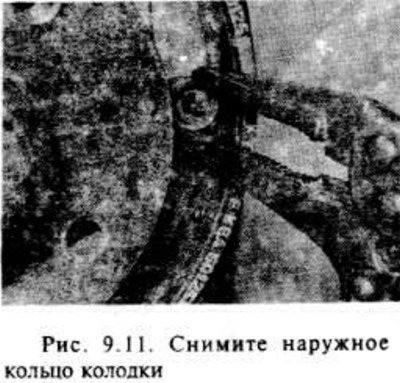

Снимите опорные пальцы тормозной колодки, пружины и опорные кольца, нажимая на кольца и повертывая их на 90° с помощью плоскогубцев Заметьте. что опорные пальцы снимают через опорный диск тормозных колодок (рис. 9 11. 9.12).
[Источник расположен на сайте: autoinstruction.ru]
Отсоедините трос ручного тормоза от рычага.
Верхние и нижние стяжные пружины теперь можно отсоединить (снять крючки) и по отдельности снять колодки, или сборку колодок, стержень регулировочного механизма и пружины можно снять вместе (см. главу 10). Старайтесь не повредить резиновые чехлы колесных тормозных цилиндров. Перед снятием стяжных пружин заметьте расположение пружин и регулировочного механизма
Если колодки надо на время снять, закрепите колесный тормозной цилиндр прочной резиновой лентой или пружинным зажимом чтобы не допустить выталкивания поршней из отверстий. В любом случае нельзя нажимать на тормозную педаль во время извлечения барабана.
Удалите пыль и грязь с опорного диска тормозных колодок, стараясь не вдыхать пыльный воздух.
Нанесите немного тормозной консистентной смазки на трущиеся поверхности опорного диска.
Если фрикционные тормозные накладки загрязнены тормозной жидкостью или смазкой, найдите источник загрязнения перед установкой новых фрикционных накладок (подтекает колесный тормозной цилиндр или сальник подшипника ступицы).
Хотя фрикционные тормозные накладки приобретают отдельно (без тормозных колодок), предпочтение отдают замене тормозных колодок вместе с фрикционными накладками.
Разберите тормозные колодки, стержень регулировочного механизма и снимите пружины. Заметьте расположение деталей.
При разборке обоих тормозных механизмов одновременно старайтесь не смешивать детали. На деталях стоят метки, указывающие на левосторонние и правосторонние детали: стержень с резьбой имеет обозначение L и R (L — левый и R — правый), а на других деталях левую сторону обозначают черным цветом, и серебристым — правостороннюю деталь.

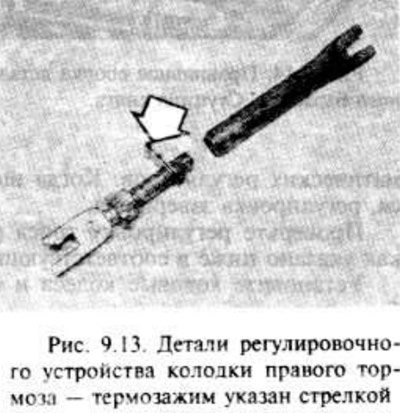

Снимите и удалите грязь со стержня регулировочного механизма. Нанесите немного консистентной силиконовой смазки на резьбу регулировочного стержня. Если надо ставить новые фрикционные тормозные накладки зет и колодки, надо также заменить термозажим на регулировочном стержне (рис. 9.13).
Проверьте стяжные пружины. Если они имеют дефекты или сильно изношены, рекомендуется сменить их. Слабые пружины могут привести к заеданию тормозов
Сборку узла можно вести в виде угла. Установите колодки на опорный диск. Старайтесь не повредить резиновые чехлы колесного цилиндра или сместить поршни.
После установки колодок на место вставьте опорные пальцы и закрепите их с пружинами с кольцами.
Установите трос ручного тормоза, затем установите втулку, если необходимо.
Если же сборка легален в виде узла покажется слишком трудной, тогда можно установить колодки и закрепить их опорными пальцами, затем ввести регулировочный стержень и поставить пружины и регулировочный механизм.
Вывинчивайте маховичок точной регулировки, чтобы уменьшить выступание стержня, пока тормозной барабан не сядет на колодки.

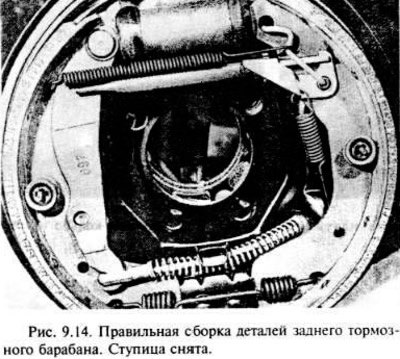

Убедитесь в том, что рычаг ручного тормоза установлен правильно, что палец стоит у свода колодки. затем установите и закрепите тормозной барабан (рис. 9.14).
Повторите операции с тормозным механизмом на другой стороне автомобиля.
Отрегулируйте тормоза, проверяя ножной тормоз примерно раз пятнадцать. В барабанах будет слышен щелкающий звук при срабатывании автоматических регуляторов. Когда щелчки прекратятся. регулировка завершена.
Проверьте регулировку троса ручного тормоза, как указано ниже в соответствующем разделе.
Установите ходовые колеса и опустите автомобиль на землю.
Новые тормозные накладки должны постепенно приработаться, поэтому старайтесь избегать резких торможений на протяжении первых 160 км пробега.
