Демонтаж
1. Поднимите заднюю часть автомобиля.
Предостережение: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
2. Снимите задние колеса.
3. Снимите задние тормозные барабаны.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задний тормозной барабан.
4. Для того чтобы снять хомуты тормозных колодок, сожмите их и поверните. Снимите 2 хомута и 2 стопорных штифта.
5. Освободите трос стояночного тормоза от рычага.
6. Высвободите тормозные колодки из пазов упоров поршней.
7. Разверните колодки в сборе вокруг колесного цилиндра и ступицы и снимите их.
Внимание: Соблюдайте осторожность, чтобы не повредить кромками тормозных колодок защитные чехлы колесного цилиндра.
8. Обмотайте эластичную ленту вокруг колесного цилиндра, чтобы удержать поршни на месте.

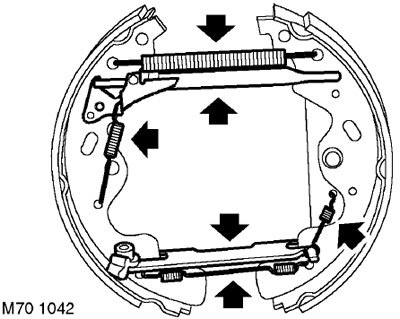

9. Освободите и снимите стяжные пружины, предварительно запомнив их расположение. Отложите в сторону регулятор зазора и разжимную планку колодок.
10. Очистите щит тормозного механизма и тормозной барабан с помощью жидкости для очистки тормозных механизмов.
Предостережение: Не используйте жидкости на минеральной основе. Их применение может вызвать повреждение резиновых элементов.
11. Полностью удалите ржавчину с помощью металлической щетки. Соблюдайте осторожность, чтобы не повредить защитные чехлы колесного цилиндра.
Предостережение: Не пользуйтесь сжатым воздухом для очистки тормозных механизмов. Частицы фрикционных материалов тормозных механизмов при вдыхании могут причинить вред организму.
12. Осмотрите элементы тормозного механизма, обращая внимание на износ и повреждения.
13. Осмотрите защитные чехлы колесного цилиндра, обращая внимание на следы утечки тормозной жидкости и их ненормальное увлажнение. При обнаружении значительного количества тормозной жидкости приподнимите уплотнители и проверьте, нет ли утечки. Замените колесный цилиндр и тормозные колодки на новые в случае загрязнения накладок тормозной жидкостью.
14. Убедитесь в том, что поршни могут свободно перемещаться в колесном цилиндре.
15. Проверьте резьбовую поверхность регулятора зазора, гайку и привод стояночного тормоза, обращая внимание на износ. В случае необходимости замените изношенные детали.
16. Проверьте состояние стяжных пружин и в случае необходимости замените их на новые.
17. Убедитесь в том, что регулятор зазора полностью освобожден.
Установка
1. Установите на тормозные колодки регулятор зазора и разжимную планку колодок, а затем установите стяжные пружины.
2. Смажьте контактные точки тормозных колодок дисульфид-молибденовой смазкой 111.
3. Снимите с колесного цилиндра эластичную ленту.
4. Разверните колодки в сборе вокруг колесного цилиндра и ступицы и вставьте их в пазы упоров поршней колесного цилиндра.
Информация доступна на портале [AutoInstruction.ru]
5. Установите стопорные штифты и зафиксируйте их хомутами.
6. Подсоедините трос к рычагу привода стояночного тормоза.
7. Установите тормозной барабан.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задний тормозной барабан.
8. Нажмите на тормозную педаль минимум 30 раз, чтобы обеспечить полную регулировку задних тормозных колодок после их установки.
9. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
10. Уберите подпорки и опустите автомобиль.
