Демонтаж
1. Модели с двигателем KV6: Снимите шумоизолирующий кожух двигателя.
2. Модели с двигателем Td4: Снимите фильтрующий элемент воздухоочистителя.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
3. Снимите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с правым расположением рулевого колеса.
[Текст взят с портала проекта AutoInstruction]

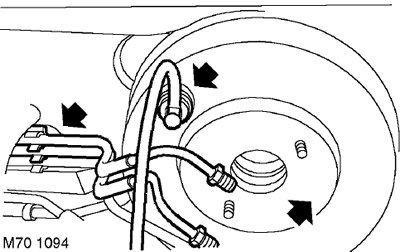

4. Ослабьте и отсоедините вакуумный шланг от вакуумного усилителя.
5. Снимите и выбросьте уплотнение вакуумного шланга.
6. Отсоедините тормозные трубопроводы от хомутов, расположенных на перегородке моторного отсека.

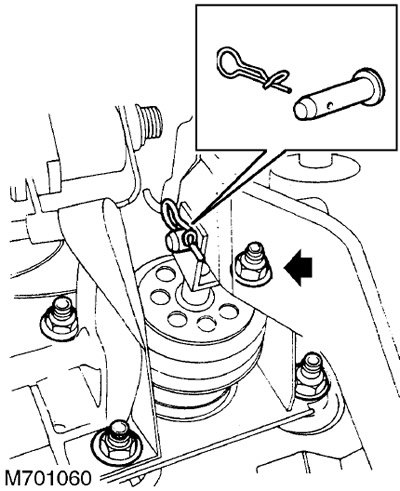

7. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.
8. Отверните 4 гайки крепления усилителя к кузову и снимите усилитель.
9. Снимите и выбросьте уплотнительную прокладку.
Установка
1. Установите на усилитель новую уплотнительную прокладку.
2. Установите усилитель на кузов, заверните гайки и затяните их с моментом 22 Нм.
3. Соедините толкатель с педалью, вставьте палец и установите в его отверстие новый шплинт.
4. Установите новое уплотнение вакуумного шланга.
5. Присоедините вакуумный шланг к вакуумному усилителю.
6. Установите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с правым расположением рулевого колеса.
7. Зафиксируйте тормозные трубопроводы в хомутах.
8. Модели с двигателем Td4: Установите фильтрующий элемент воздухоочистителя.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
9. Модели с двигателем KV6: Установите на место шумоизолирующий кожух двигателя.
