Демонтаж
1. Поднимите заднюю часть автомобиля.
Предостережение: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
2. Снимите колесо.
3. Опустите вниз рычаг стояночного тормоза.

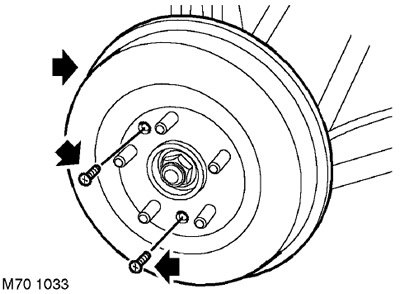

4. Отверните 2 винта крепления тормозного барабана и снимите тормозной барабан.
Примечание: Если тормозной барабан не снимается, увеличьте зазор между тормозными колодками и тормозным барабаном.
5. Снимите резиновую прокладку с внутренней стороны щита тормозного механизма.
6. С помощью 2 шлицевых отверток осовобо-дите фиксатор и поверните регулятор, чтобы увеличить зазор между тормозными колодками и тормозным барабаном.

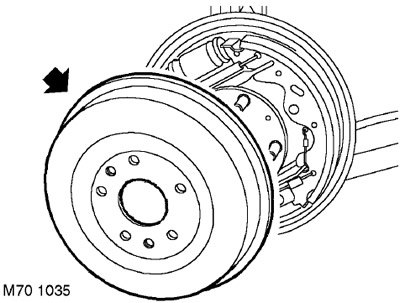

7. Снимите тормозной барабан.
Предостережение: Не пользуйтесь сжатым воздухом для очистки тормозных механизмов. Частицы фрикционных материалов тормозных механизмов при вдыхании могут причинить вред организму.
Установка
1. Замените тормозной барабан на новый, если его рабочая поверхность шероховатая, или на на ней имеются бороздки или трещины.
2. Убедитесь в том, что поршни могут свободно перемещаться в колесном цилиндре.
3. Очистите щит тормозного механизма и тормозной барабан с помощью жидкости для очистки тормозных механизмов.
Предостережение: Не используйте жидкости на минеральной основе. Их применение может вызвать повреждение резиновых элементов.
4. Измерьте внутренний диаметр барабана в 2 точках. Внутренний диаметр барабана: Нового барабана - 254 мм. Максимальное допустимое значение - 255,49 мм. Допустимая овальность - 0,012 мм. Замените тормозной барабан, если его размеры превышают допустимые значения.
5. Осмотрите защитные чехлы колесного цилиндра, обращая внимание на следы утечки тормозной жидкости и их ненормальное увлажнение. При обнаружении значительного количества тормозной жидкости приподнимите уплотнители и проверьте, нет ли утечки. Замените колесные цилиндры и тормозные колодки на новые в случае загрязнения накладок тормозной жидкостью.
6. Для смазки контактных точек тормозных колодок и пружин применяйте дисульфид-молибденовую смазку 111.
Предостережение: Соблюдайте осторожность, чтобы смазка не попала на тормозные накладки и защитные чехлы колесного цилиндра.
Проверьте фиксатор регулятора и в случае необходимости отрегулируйте тормозные колодки, обеспечив минимальную величину зазора. Для этого выполните следующую процедуру: Отведите первичную тормозную колодку от колесного цилиндра. Сдвиньте фиксатор регулятора полностью назад. Отпустите колодку, чтобы она вернулась в исходное положение.
7. Установите тормозной барабан и заверните винты его крепления.
8. В случае необходимости установите прокладку щита тормозного механизма.
9. Нажмите на тормозную педаль минимум 30 раз, чтобы обеспечить полную регулировку задних тормозных колодок после их установки.
10. Проверьте работу рычага стояночного тормоза и, при необходимости, отрегулируйте его.
11. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.
12. Уберите подпорки и опустите автомобиль.
