Проверка

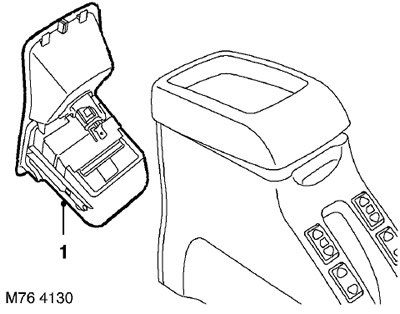

1. Выньте пепельницу из задней консоли, отсоедините многоконтактный электрический разъем от электрической розетки и демонтируйте пепельницу.
2. До конца отпустите рычаг стояночного тормоза.
3. При работающем двигателе нажмите на тормозную педаль минимум тридцать раз, чтобы отрегулировать зазор задних тормозных колодок.
4. Заглушите двигатель.
5. Потяните рычаг стояночного тормоза вверх, постепенно перемещая защелку по зубчатому сектору. Сосчитайте, на сколько щелчков затянется рычаг при приложении к середине его рукоятки усилия 20 кгс. Ход рычага стояночного тормоза = 4 - 7 зубьев.
6. Отрегулируйте натяжение троса стояночного тормоза, если ход рычага не соотвествует требуемому диапазону значений.
Внимание: Ход рычага стояночного тормоза должен находиться в пределах требуемого диапазона значений, в противном случае может не работать автоматический регулятор зазора.
Регулировка
1. Если регулировочные работы выполняются после установки тормозного барабана, то нажмите на тормозную педаль минимум 30 раз. Это позволит отрегулировать зазор задних тормозных колодок.
2. Поднимите заднюю часть автомобиля.
Внимание: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
3. Проверьте отсутствие люфта в месте крепления троса стояночного тормоза к уравнителю.
4. Затяните рычаг стояночного тормоза на один зуб.

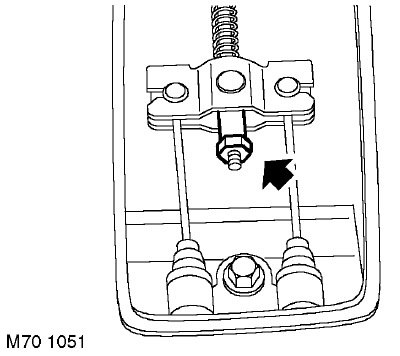

5. Затяните регулировочную гайку уравнителя. Затягивайте гайку до тех пор, пока задние колеса не будут слегка притормаживаться при вращении.
6. Опустите рычаг стояночного тормоза и убедитесь в том, что задние колеса не притормаживаются при вращении. В случае необходимости выполните регулировку.
7. Потяните рычаг стояночного тормоза вверх, постепенно перемещая защелку по зубчатому сектору. Сосчитайте, на сколько щелчков необходимо затянуть рычаг, чтобы оба задних колеса были полностью заторможены. Ход рычага стояночного тормоза должен быть не менее 4 и не более 7 щелчков. В случае необходимости выполните регулировку.
8. Опустите вниз рычаг стояночного тормоза.
9. Вставьте пепельницу и прикуриватель в заднюю консоль.
10. Уберите подпорки и опустите автомобиль.
