Демонтаж

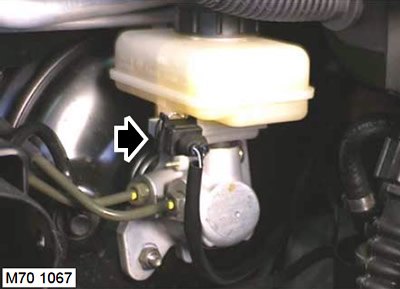

1. Отсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.
2. Подстелите ткань под главный тормозной цилиндр, чтобы избежать разбрызгивания тормозной жидкости.
Внимание: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.

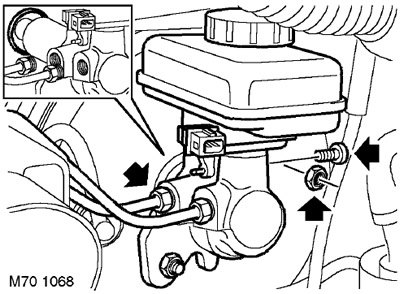

3. Отсоедините муфту трубопровода вспомогательного тормозного контура от главного цилиндра.
4. Отсоедините муфту трубопровода основного тормозного контура от главного цилиндра.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
5. Отверните болт с головкой Torx, с помощью которого крепится бачок главного тормозного цилиндра, чтобы обеспечить доступ к гайке крепления главного цилиндра.
6. Отверните и выбосьте две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный цилиндр.
7. Приверните болт с головкой Torx к бачку главного тормозного цилиндра.
8. Снимите и выбросьте уплотнительное кольцо.
Установка
1. Очистите прилегающие поверхности главного тормозного цилиндра и вакуумного усилителя.
2. Отверните болт с головкой Torx, с помощью которого бачок крепится к главному тормозному цилиндру.
3. Установите новое уплотнительное кольцо на главный тормозной цилиндр.
4. Совместите шток толкателя с главным тормозным цилиндром и установите цилиндр на вакуумный усилитель.
5. Заверните новые гайки и затяните их с моментом 25 Нм.
6. Заверните болт с головкой Torx, с помощью которого бачок крепится к главному тормозному цилиндру. Затяните болт с моментом 8 Нм.
7. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.
8. Присоедините трубопроводы основного и вспомогательного контуров и затяните муфты с моментом 17 Нм.
9. Подсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.
10. Удалите воздух из тормозной системы.
ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
