Снятие
В салоне автомобиля отсоедините защитный чехол рычага переключения передач от основания, отсоедините верхнее крепление чехла и снимите его с рычага. Отсоедините защитный чехол рычага стояночного тормоза от центральной консоли и снимите его.
Отверните регулировочную гайку рычага стояночного тормоза, расположенную под рычагом стояночного тормоза.
Отсоедините разъем от выключателя контрольной лампы стояночного тормоза, затем выверните винт и снимите выключатель (рис. 17.44).

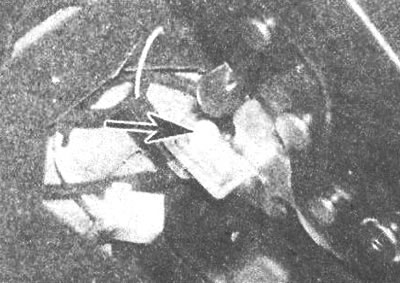

Рис. 17.44. Расположение выключателя контрольной лампы стояночного тормоза
Заблокируйте передние колеса упорами, поднимите заднюю часть автомобиля и закрепите на подставках.
Под автомобилем отверните гайки и снимите теплозащиту системы выпуска отработавших газов, расположенную под рычагом стояночного тормоза.
Выверните болты крепления рычага стояночного тормоза к днищу автомобиля. Также выверните болты крепления направляющей троса стояночного тормоза к днищу автомобиля.
В салоне автомобиля снимите рычаг стояночного тормоза.
Установка
Установка проводится в последовательности, обратной снятию, при этом отрегулируйте стояночный тормоз.
