Рычаг
1. Отсоедините отрицательный провод от аккумулятора.
2. Снимите напольную консоль (см. главу 11).
3. Подложите клинья под колеса, чтобы предотвратить скатывание автомобиля, и переведите рычаг стояночного тормоза в положение полного отключения.
4. Выполняя процедуру под автомобилем, потяните уравнитель назад так, чтобы открылась жила троса. Зажмите открытую жилу троса зажимом с накладкой так, чтобы зафиксировать ее в вытянутом положении, при котором произойдет ослабление натяжения задних тросов (см. иллюстрацию).

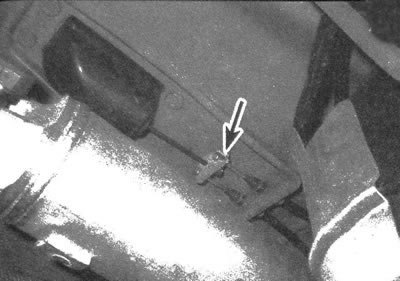

12.4. Поместите накладку на зажим, чтобы предохранить трос, затем зажмите трос в вытянутом положении
Предостережение: не допускайте нанесения царапин или разрезания антикоррозионного покрытия троса.
5. Выполняя процедуру в салоне, поверните отверткой зажим саморегулирующегося механизма в положение блокировки (см. иллюстрацию).

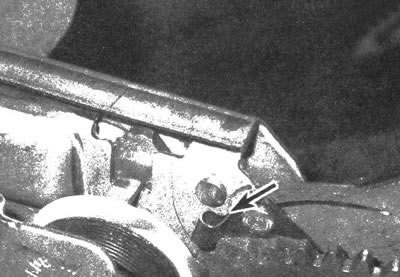

12.5. Воспользовавшись отверткой, переведите зажим саморегулирующегося механизма в положение блокировки
6. Выполняя процедуру под автомобилем, снимите зажим с троса.
7. Выполняя процедуру в салоне, поднимите рычаг стояночного тормоза на часть хода, и остановите его перед тем, как зажим саморегулирующегося механизма соприкоснется с выступом кронштейна. Поднимите защелку, затем полностью поднимите рычаг стояночного тормоза.

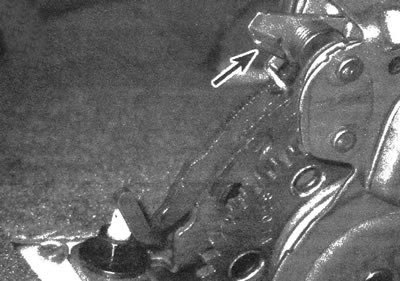

12.7. Поднимите защелку, затем полностью поднимите рычаг стояночного
8. Выполняя процедуру в салоне, отсоедините электроразъем от выключателя индикатора применения стояночного тормоза.
9. Выполняя процедуру под автомобилем, отсоедините тросы механизма стояночного тормоза от уравнителя.
10. Открутите гайки крепления и снимите рычаг с его шпилек (см. иллюстрацию).

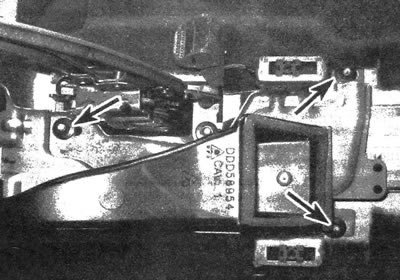

12.10. Гайки крепления рычага стояночного тормоза
11. Установите рычаг стояночного тормоза в салоне автомобиля и надежно затяните гайки крепления. Подсоедините электроразъем к выключателю индикатора применения стояночного тормоза.
12. Подсоедините тросы к уравнителю.
13. Выполняя процедуру в салоне, полностью опустите рычаг стояночного тормоза, затем поднимите его. Потяните чехол рычага стояночного тормоза вверх, чтобы открыть шлицевый рычаг, расположенный спереди, затем поднимите и опустите рычаг стояночного тормоза три раза. При этом произойдет включение автоматического регулятора.
14. Поднимите и опустите рычаг стояночного тормоза три раза, чтобы произошла автоматическая регулировка механизма, затем установите чехол.
15. Перед эксплуатацией автомобиля убедитесь в работоспособности стояночного тормоза.
Тросы
16. Отсоедините отрицательный провод от аккумулятора Выключите стояночный тормоз.
17. Чтобы отсоединить автоматический регулятор тросов, выполните предписания, приведенные в п. 2-7.
18. Снимите задний карданный вал (см. главу 8).
19. Отсоедините тросы от уравнителя и от кронштейна.
20. Поместите домкрат под топливный бак, чтобы подпереть его. Между домкратом и баком необходимо проложить деревянный брусок. Снимите пластину бензобака и задний опорный кронштейн (см. главу 4). Опустите бак приблизительно на 10 см (в достаточной степени для того, чтобы открылась гайка крепления троса и шпилька, расположенная в полу автомобиля, над баком).
21. Открутите гайки и стяните тросы со шпилек, расположенных в полу автомобиля (см. иллюстрацию).

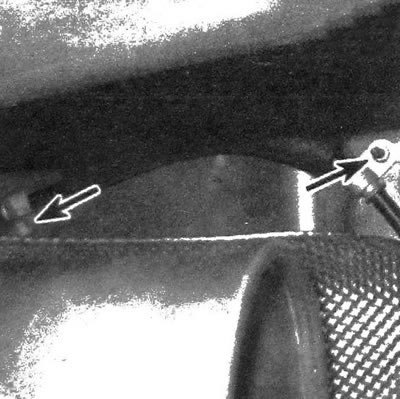

12.21. Открутите гайки, расположенные на шпильках троса
22. Выкрутите болты и отсоедините тросы от кронштейнов, расположенных на раме (см. иллюстрацию).

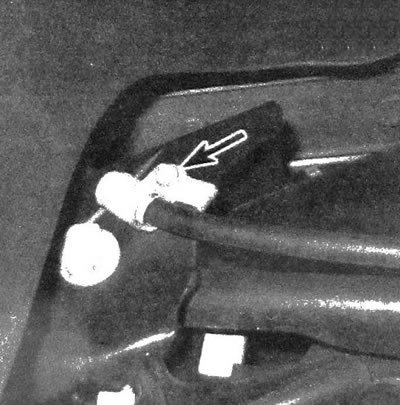

12.22. Открутите гайки, которыми трос крепится к кронштейну рамы
23. Сожмите фиксирующие выступы, которыми каждый трос закреплен в своем кронштейне на заднем колесе. Вытяните оболочку троса из кронштейна, сожмите пружину и протяните трос через прорезь кронштейна (см. иллюстрацию).

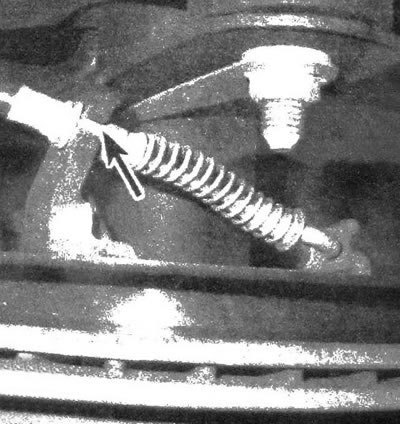

12.23. Сожмите зубцы, вытяните трос из кронштейна и протяните его через прорезь
24. Отсоедините трос от приводного механизма, расположенного на заднем колесе.
25. Пропустите трос через раму в направлении центральной части автомобиля, затем снимите его с автомобиля.
26. Начните установки с пропускания троса(ов) над топливным баком, а затем через раму от центральной части автомобиля наружу. Остаток установки проводится в обратной последовательности снятия.
27. Включите автоматический регулятор и отрегулируйте трос, как описано в п. 13-15.
