Проверка
Примечание: датчик стоп-сигналов на описываемых автомобилях не подлежит регулировке. Если он не работает, как описано ниже, произведите замену.
1. Датчик (см. иллюстрацию) расположен сбоку тормозной педали, и крепится тем же зажимом, что и шток вакуумного усилителя. Датчик предназначен для замыкания цепи стоп-сигналов, расположенных сзади, при нажатии на педаль тормоза. Чтобы обеспечить наличие доступа к датчику, необходимо снять панель, расположенную слева под панелью приборов, а также воздуховод системы отопления/кондиционирования.

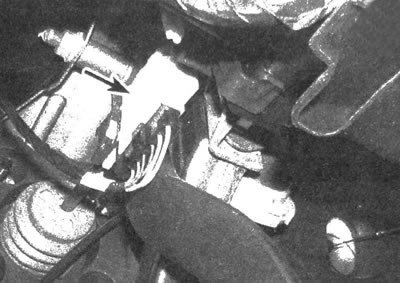

14.1. Датчик расположен сбоку рычага тормозной педали
2. Если датчик не работает, в первую очередь осмотрите соответствующий предохранитель (см. главу 12).
3. Если предохранитель в норме, убедитесь в наличии напряжения на питающем проводе датчика (обратитесь к электросхемам, приведенным в конце данного руководства, чтобы правильно определить цвет провода). Если наличие напряжения не подтвердится, замените провод, соединяющий датчик с блоком предохранителей.
4. Если наличие напряжения подтвердится, нажмите на педаль тормоза и убедитесь в наличии напряжения на контактном выводе выходного провода (снова обратитесь к электросхемам). При отсутствии напряжения замените датчик.
5. При наличии напряжения на выходном проводе проверьте наличие питания на проводах стоп-сигналов, расположенных в корпусе задних фонарей (при выжатой педали тормоза). При отсутствии напряжения восстановите цепь на участке между датчиком и стоп-сигналами.
6. При наличии напряжения исследуйте контур заземления. Воспользовавшись соединительным проводом, подключенным к точке качественного заземления, подсоедините его к контактному выводу заземления разъема заднего фонаря. Если произойдет включение стоп-сигнала, восстановите контур заземления (исследуйте провод заземления, выходящий из корпуса заднего фонаря).
7. Хотя лампочки стоп-сигналов могут перегореть, вероятность перегорания всех лампочек чрезвычайно мала.
Замена
8. При необходимости снимите панель, расположенную слева под панелью приборов, а также воздуховод системы ото-пления/кондиционирования.
9. Отсоедините электроразъем от датчика.
10. Снимите зажим, которым крепится датчик и шток вакуумного усилителя к штифту, расположенному на рычаге тормозной педали (см. иллюстрацию 9.9) и стяните со штифта датчик стоп-сигналов.
11. Установка датчика выполняется в обратной последовательности снятия. Убедитесь в правильности установки зажима.
