Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Центральная консоль
1. Подложите клинья под колеса, чтобы не допустить скатывания автомобиля. Следует отметить, что в ходе выполнения данной процедуры придется вывести селектор из положения Park и выключить стояночный тормоз.
2. Выкрутите винт, которым крепится рукоятка рычага селектора автоматической коробки передач (см. иллюстрацию). Сожмите в основании с боков чехол рычага селектора, чтобы отсоединить фиксаторы, затем снимите рукоятку и чехол.

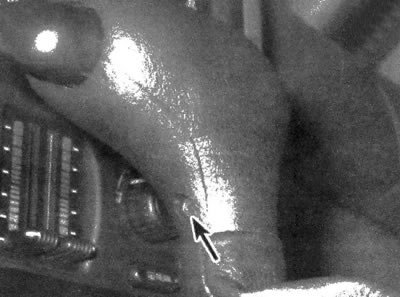

23.2. Выкрутите винт рычага селектора
3. При выполнении процедуры на автомобиле Oldsmobile необходимо нажать на кнопку рукоятки рычага селектора, одновременно с этим вдавить вперед выступ отпирания замка и переместить рычаг селектора назад до упора. Выкрутите винты и отсоедините фиксаторы, которыми крепится облицовочная накладка консоли, затем снимите накладку.
4. На остальных моделях необходимо открыть крышку консоли и выкрутить шесть винтов, которыми ящик для принадлежностей крепится к консоли (см. иллюстрацию). Поднимите и снимите ящик

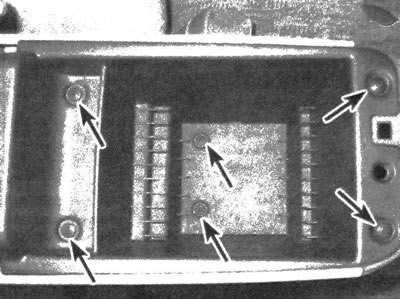

23.4. Выкрутите винты, расположенные внутри, и снимите ящик для принадлежностей
5. Выкрутите винты крепления консоли (см. иллюстрацию).

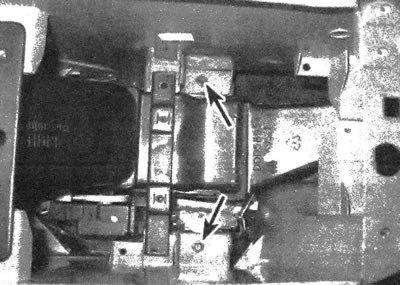

23.5. Выкрутите винты крепления консоли
6. Поднимите до упора рычаг стояночного тормоза.
7. При выполнении процедуры на автомобиле Oldsmobile необходимо отсоединить два элемента крепления консоли к приборной панели, расположенные спереди консоли.
8. Поднимите и переместите назад консоль, чтобы открыть доступ к электрическим разъемам, расположенным под ней. Отсоедините разъемы, опустите рычаг стояночного тормоза до половины хода и снимите консоль с автомобиля.
9. Установка производится в обратной последовательности снятия.
Верхняя консоль
10. При выполнении процедуры на передней секции верхней консоли необходимо выкрутить два винта, расположенные сзади. Отсоедините два фиксатора, расположенные спереди, опустите консоль, отсоедините электрические разъемы и снимите консоль с автомобиля.
11. При выполнении процедуры на задней секции верхней консоли необходимо выкрутить четыре винта ее крепления.Опустите секцию консоли и снимите ее с автомобиля.
12. Установка производится в обратной последовательности снятия.
