Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Переднее анатомическое сиденье (все модели)
1. Отсоедините от фиксаторов облицовочные крышки и снимите болты и гайки крепления. Отсоедините электроразъем, отсоединив жгут проводки от его рамы, снимите сиденье.
Сиденье второго ряда
2. Сложите вперед правое среднее сиденье.
Снимите крышку с блока обмена данными (VHIM), затем отсоедините держатель и снимите модуль с кронштейна. Отсоедините электрические разъемы и уберите модуль VHIM в сторону.
3. Поднимите сидение (см. иллюстрацию).

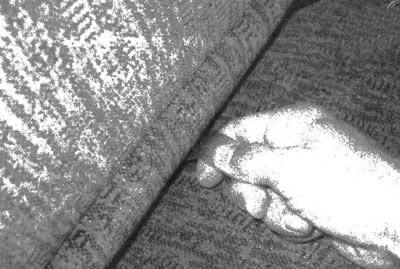

27.3. Вытяните ленту и поднимите сиденье
4. Открутите гайки крепления (см. иллюстрацию).

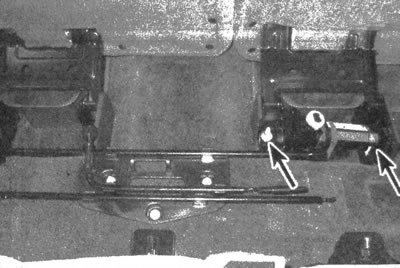

27.4. Сложите вперед сидение второго ряда и открутите гайки крепления (отмечены стрелками)
5. Снимите собранное сиденье.
Примечание: данную операцию необходимо выполнять с привлечением ассистента.
6. Установка производится в обратной последовательности снятия.
Сиденье третьего ряда
7. Открутите гайки крепления сиденья. Отсоедините от шпилек крепления анкеры ремня безопасности.
Источник доступен на веб-сайте: autoinstruction.ru
8. Выкрутите болты крепления. Снимите собранное сиденье.
Примечание: данную операцию необходимо выполнять с привлечением ассистента.
9. Установка производится в обратной последовательности снятия.
