Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Примечание: данная процедура является длительной и трудоемкой, даже для опытного автомеханика. В силу того, что панель приборов содержит множество электрических разъемов и элементов систем безопасности, а также из-за того, что она имеет множество мелких крепежей, не рекомендуется снимать ее самостоятельно.
1. Установите передние колеса в направлении прямолинейного движения и заблокируйте рулевую колонку, затем отсоедините отрицательный провод аккумулятора (см. главу 1).
2. Отключите питание системы SRS (см. главу 12).
Верхняя накладка облицовки приборной панели
3. Воспользовавшись подходящим приспособлением, отсоедините внутренние облицовочные полосы стоек ветрового стекла.
4. Аккуратно вытяните фиксаторы, расположенные вдоль верхней облицовочной накладки панели приборов (см. иллюстрацию).

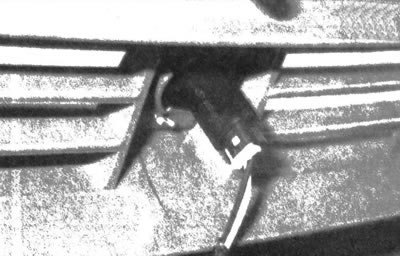

26.4. Аккуратно подденьте и отсоедините от панели приборов верхнюю облицовочную накладку
5. Определите местоположение датчика освещенности, который расположен в центре верхней облицовочной накладки. Поверните датчик на 1 2/4 оборота против часовой стрелки, чтобы отсоединить его от облицовочной накладки, затем снимите накладку с панели приборов (см. иллюстрацию).

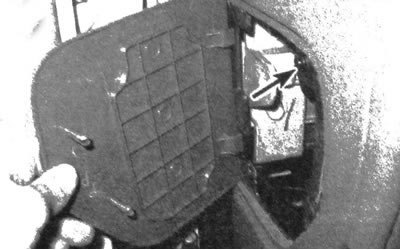

26.5. Поверните датчик уровня наружного ос оборота против часовой стрелки, чтобы о облицовочной накладки
6. Установка производится в обратной последовательности снятия.
Панель приборов
7. Отключите питание системы SRS (см. главу 12).
8. Снимите верхнюю облицовочную накладку панели приборов (см. выше).
9. Снимите центральную консоль (см. подраздел 23).
10. Снимите все панели, как описано в подразделе 24. Также необходимо снять щиток приборов (см. главу 12).
11. Отсоедините от панели приборов и опустите рулевую колонку (см. главу 10). Если предполагается снятие опорной структуры панели приборов, снимите рулевую колонку полностью.
12. Снимите левый воздуховод отопителя (см. главу 10, иллюстрацию 17.7).
13. Снимите радиоприемник (см. главу 12) Если конструкцией предусмотрено наличие передних верхних динамиков,снимите их.
Смотрите источник на портале (AutoInstruction.ru)
14. Снимите пульт управления отопителем/кондиционером и отсоедините от держателя его жгут проводки (см. главу 3)
15. Снимите крышки, расположенные с каждого края панели приборов, затем В;, крутите винты которыми крепится каждый конец (см иллюстрацию)

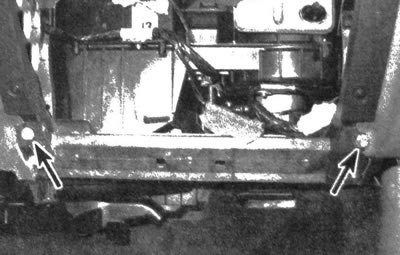

26.15. Отсоедините крышку, расположенную с каждой сторона панели приборов, и выкрутите винт, расположенный под ней
16. Выкрутите нижние болты крепления,расположенные с правой стороны панели приборов, а также болты, расположенные в центре (проеме радиоприемника), и болты, которые находятся в проеме щитка приборов (см. иллюстрации).
26.16а. Выкрутите винты, расположенные снизу справа приборной панели...

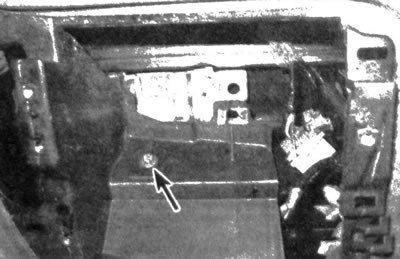

26.16b. ...а также винт, расположенный в проеме радио-приемника

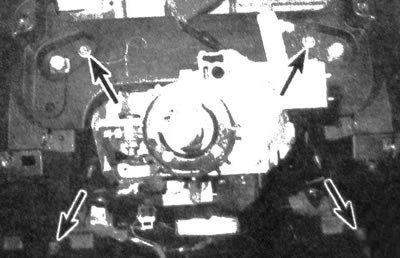

26.16с. ...и винты, расположенные в проеме приборного щитка
17. Выкрутите болты, расположенные вдоль верхней кромки приборной панели (см. иллюстрации).

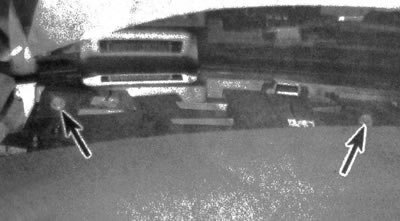

26.17а. Выкрутите винты, расположенные сверху на левом краю панели приборов...

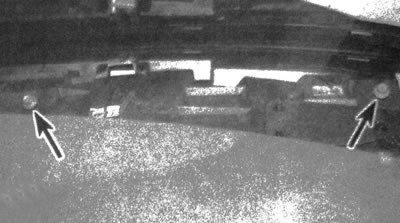

26.17b. ...и на правом краю, затем убедитесь в том, что все элементы отсоединены и снимите панель приборов
18. Попросите ассистента о помощи и снимите панель приборов
19. Установка производится в обратной последовательности снятия.
Держатель панели приборов
20. Держатель панели приборы является сложным составным элементом, который поддерживает рулевую колонку, пульт отопителя/кондиционера и другие элементы. Держатель снимается вместе с модулем HVAC, который содержит теплообменник отопителя и испаритель кондиционера (см. главу 3).
