Предупреждение: описываемые модели оборудованы пневматическими подушками безопасности. Перед выполнением процедур в области расположения элементов пассивной безопасности необходимо отключить питание системы SPS, чтобы предотвратить случайное развертывание подушек, которое может обернуться получением тяжелой травмы (см. главу 12).
Примечание: после замены пульта необходимо произвести настройку блока управления. Для этого после замены блока поверните ключ зажигания в положение Off, затем запустите двигатель и оставьте его на холостом ходе в течение одной минуты. Не нарушайте данный процесс, поскольку это может привести к нарушению работы системы кондиционирования/отопления.
Пульт переднего отопителя (все модели)
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите консоль (см. главу 11).
3. Снимите дополнительную облицовочную панель (см. главу 11).
4. Выкрутите винты крепления, затем вдавите фиксаторы и вытяните пульт управления из панели приборов (см. иллюстрации). Необходимо вытянуть пульт в достаточной степени для отсоединения разъемов проводки и тросов привода заслонок (если их наличие предусмотрено конструкцией). При отсоединении необходимо воспользоваться небольшой отверткой.

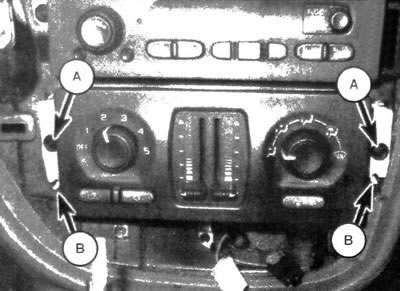

11.4а. Выкрутите винты (А), сожмите фиксаторы (В) и вытяните пульт управления...

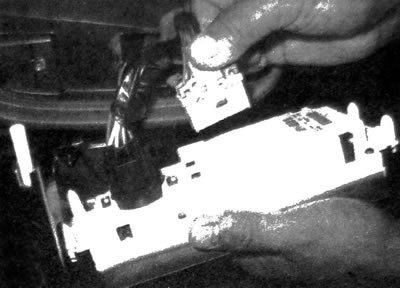

11.4b ...затем отсоедините разъемы проводки
5. Установка пульта производится в обратной последовательности снятия.
6. Выполните настройку блока управления (см. примечание в начале данного подраздела).Пульт заднего дополнительного отопителя
7. Воспользовавшись небольшой отверткой, подденьте и снимите заднюю панель управления.
8. Вытяните пульт вниз из центральной консоли, отсоедините электроразъемы и извлеките его из салона. Для отсоединения фиксаторов необходимо воспользоваться небольшой отверткой.
9. Установка пульта производится в обратной последовательности снятия. Убедитесь в надежности закрепления зажимов, которыми пульт соединяется с центральной консолью.
10. Выполните настройку блока управления (см. примечание в начале данного подраздела).
