Снятие
Примечание. При снятии панели приборов потребуется снятие многочисленных элементов и разъединение множества электрических разъемов. При отсоединении разъемов отметьте их расположение или прикрепите к ним бирки, что исключит их перепутывание при установке панели приборов.
25. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
26. Снимите центральную консоль, как описано в главе 27.
27. Снимите центральную панель, кожухи рулевой колонки, облицовку комбинации приборов и вещевой ящик, как описано ранее в этой главе.
28. Снимите рулевое колесо, как описано в разделе 10.
29. Снимите комбинированные переключатели рулевой колонки, как описано в разделе 12, глава 4.
30. Выверните винт, расположенный в верхней части комбинации приборов, и вытяните комбинацию приборов из панели приборов. Отсоедините от задней части комбинации приборов электрические разъемы и снимите комбинацию приборов с панели приборов.
31. Снимите силовой блок очистителя ветрового стекла, как описано в разделе 12.
32. При наличии, снимите подушку безопасности переднего пассажира, как описано в разделе 12.
33. Выверните винты и снимите нижнюю обивку с панели приборов (рис. 11.221, 11.222).

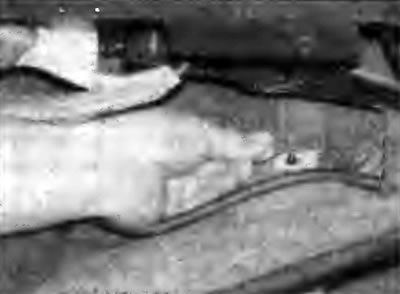

Рис. 11.221. Выворачивание винта крепления нижней обивки панели приборов | Рис. 11.222. Снятие нижней обивки с панели приборов |
34. Отверните гайку и снимите ручку отпирания замка капота (рис. 11.223).

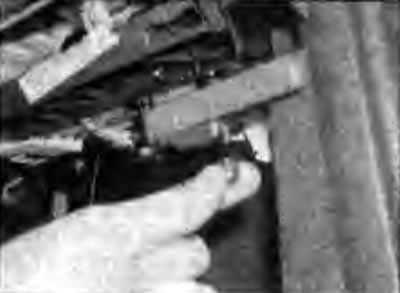

Рис. 11.223. Отворачивание гайки крепления ручки отпирания замка капота
35. Отверткой, как рычагом, аккуратно снимите высокочастотные динамики с верхней части каждой стороны панели приборов и отсоедините от них электрические разъемы (рис. 11.224).
Рис. 11.224. Снятие высокочастотного динамика с верхней части панели приборов
36. Через отверстие для установки вещевого ящика отсоедините разъем от коммутатора подушки безопасности переднего пассажира.
37. Со стороны моторного отсека отверните три гайки крепления панели приборов к перегородке моторного отсека (рис. 11.225).

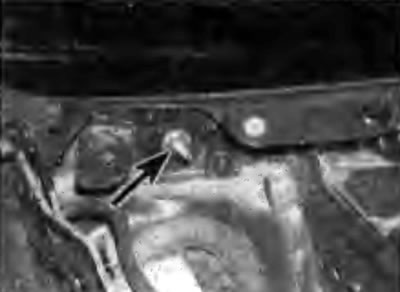

Рис. 11.225. Расположение гайки крепления панели приборов к перегородке моторного отсека
38. Через отверстие для установки комбинации приборов выверните два болта, расположенные над рулевой колонкой (рис. 11.226).

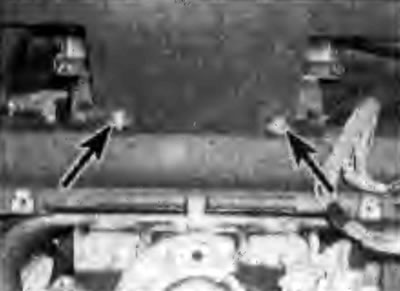

Рис. 11.226. Расположение двух болтов над рулевой колонкой
39. Через отверстие для установки центральной панели выверните болт, расположенный за радиоприемником и болт, расположенный сбоку радиоприемника (рис. 11.227, 11.228).

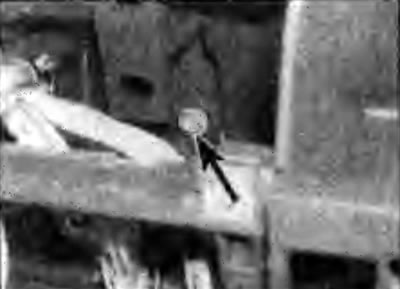

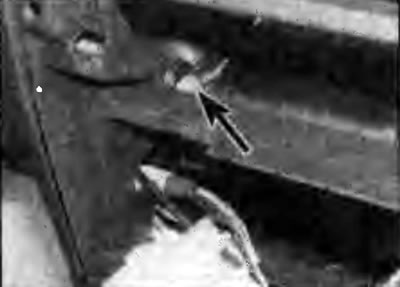

Рис. 11.227. Расположение болта за радиоприемником | Рис. 11.228. Расположение болта сбоку радиоприемника |
40. Выверните болт, расположенный в основании панели приборов над центральной консолью, и два болта, расположенные с боков панели приборов (рис. 11.229, 11.230).

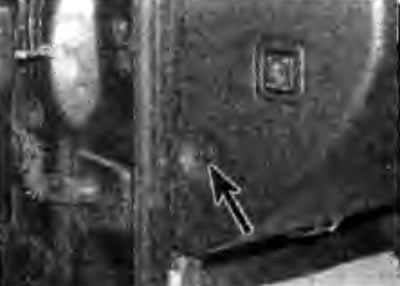

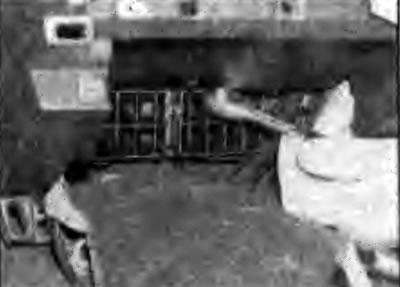

Рис. 11.229. Выворачивание болта крепления основания панели приборов | Рис. 11.230. Расположение болта бокового крепления панели приборов |
41. Аккуратно отодвиньте панель приборов от перегородки моторного отсека и убедитесь, что все электрические разъемы отсоединены и пропущены через соответствующие отверстия панели приборов. Снимите панель приборов с автомобиля (рис. 11.231).

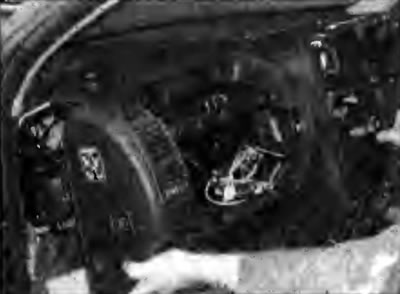

Рис. 11.231. Снятие панели приборов с автомобиля
Установка
42. Установите панель приборов в автомобиль и убедитесь, что все электрические разъемы пропущены через соответствующие отверстия панели приборов.
43. Убедитесь по метке на рулевой колонке, что панель приборов установлена правильно, затем закрепите ее винтами и гайками (рис. 11.232).

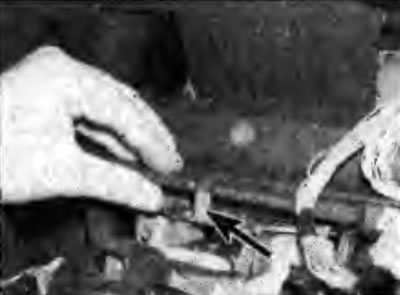

Рис. 11.232. Проверка правильности установки панели приборов по метке на рулевой колонке
44. Подсоедините электрический разъем к коммутатору подушки безопасности переднего пассажира.
45. Подсоедините электрические разъемы и установите высокочастотные динамики.
46. Установите ручку отпирания замка капота и закрепите ее гайкой.
47. Установите нижнюю обивку панели приборов.
48. Установите подушку безопасности переднего пассажира, как описано в разделе 12.
49. Установите силовой блок очистителя ветрового стекла, как описано в разделе 12.
50. Подсоедините электрические разъемы к комбинации приборов, установите ее в панель приборов и закрепите винтом.
51. Установите комбинированные переключатели рулевой колонки, как описано в разделе 12, глава 4.
52. Установите рулевое колесо, как описано в разделе 10.
53. Установите вещевой ящик, облицовку комбинации приборов, кожухи рулевой колонки и центральную панель
54. Установите центральную консоль, как описано в главе 27.
