Рис. 1.50. Панель приборов и органы управления автомобиля, не оборудованного подушкой безопасности: 1 – регулятор интенсивности подсветки панели приборов; 2 – выключатель электрообогревателей заднего стекла и наружных зеркал заднего вида (с таймером); 3 – выключатель передних противотуманных фар; 4 – рычаг управления указателями поворота и центральный выключатель наружного освещения; 5 – комбинация приборов; 6 – рычаг управления стеклоочистителем и стеклоомывателем ветрового стекла; 7 – выключатель задних противотуманных фонарей*; 8 – выключатель аварийной световой сигнализации; 9 – регулятор частоты циклов работы стеклоочистителя; 10 – переключатель режимов вентилятора; 11 – центральная вентиляционная решетка; 12 – регулятор распределения воздуха; 13 – регулятор температуры воздуха; 14 – сопло обдува бокового стекла; 15 – боковая вентиляционная решетка; 16 – вещевой ящик; 17 – выключатель кондиционера воздуха*; 18 – выключатель рециркуляции воздуха; 19 – автомагнитола*; 20 – пепельница; 21 – прикуриватель; 22 – педаль акселератора; 23 – педаль тормоза; 24 – педаль сцепления; 25 – кнопка звукового сигнала; 26 – крышка блока электрических предохранителей; 27 – кнопка дистанционного отпирания замка крышки багажника; 28 – выключатель регулировки наружных зеркал заднего вида
Рис. 1.51. Панель приборов и органы управления автомобиля, оборудованного подушкой безопасности: 1 – регулятор интенсивности подсветки панели приборов; 2 – выключатель электрообогревателей заднего стекла и наружных зеркал заднего вида (с таймером); 3 – выключатель передних противотуманных фар; 4 – рычаг управления указателями поворота и центральный выключатель наружного освещения; 5 – комбинация приборов; 6 – рычаг управления очистителем и стеклоомывателем ветрового стекла; 7 – выключатель задних противотуманных фонарей*; 8 – выключатель аварийной световой сигнализации; 9 – регулятор частоты циклов работы стеклоочистителя; 10 – переключатель режимов вентилятора; 11 – центральная вентиляционная решетка; 12 – регулятор распределения воздуха; 13 – регулятор температуры воздуха; 14 – сопло обдува бокового стекла; 15 – боковая вентиляционная решетка; 16 – вещевой ящик; 17 – выключатель кондиционера воздуха*; 18 – выключатель режима рециркуляции воздуха; 19 – автомагнитола; 20 – пепельница; 21 – прикуриватель; 22 – педаль акселератора; 23 – кнопка звукового сигнала; 24 – педаль тормоза; 25 – педаль сцепления; 26 – крышка подушки безопасности*; 27– крышка блока электрических предохранителей; 28 – кнопка дистанционного отпирания замка крышки багажника; 29 – выключатель регулировки наружных зеркал заднего вида
Рис. 1.52. Комбинация приборов: 1 – тахометр; 2 – контрольная лампа включения указателей поворота и аварийной световой сигнализации; 3 – одометр; 4 – спидометр; 5 – указатель пробега за поездку; 6 – указатель уровня топлива в баке; 7 – контрольная лампа включенного диапазона автоматической коробки передач*; 8 – указатель температуры охлаждающей жидкости двигателя; 9 – контрольная лампа включений стояночного тормоза и сигнализатор падения уровня тормозной жидкости; 10 – контрольная лампа неисправности АБС*; 11 – контрольная лампа непристегнутого ремня безопасности; 12 – контрольная лампа неисправности систем двигателя (требуется техобслуживание двигателя); 13 – контрольная лампа включения передних противотуманных фар; 14 – контрольная лампа включения динамичного режима автоматической коробки передач*; 15 – контрольная лампа включения «зимнего» режима автоматической коробки передач*; 16 – кнопка сброса указателя пробега за поездку; 17 – контрольная лампа минимального уровня топлива в баке*; 18 – контрольная лампа низкого уровня жидкости в бачке стеклоомывателя*; 19 – контрольная лампа неисправности генератора (разряда аккумуляторной батареи); 20 – контрольная лампа незакрытой двери; 21 – контрольная лампа падения давления масла в двигателе; 22 – контрольная лампа включения дальнего света фар; 23 – контрольная лампа включения электрообогревателя заднего стекла; 24 – контрольная лампа включения задних противотуманных фонарей; 25 – контрольная лампа неисправности подушки безопасности*
Панель приборов, органы управления автомобиля и комбинация приборов показаны на рисунках 1.50, 1.51, 1.52.
Спидометр
Рис. 1.53. Спидометр, одометр и указатель пробега за поездку
Спидометр показывает скорость автомобиля в километрах в час (рис. 1.53).
Одометр и указатель пробега за поездку
Одометр показывает общий пробег автомобиля в километрах (см. рис. 1.53). Указатель пробега автомобиля за поездку показывает расстояние, пройденное с момента последней установки указателя на ноль. Сброс показаний на ноль осуществляется нажатием на кнопку, расположенную под спидометром.
Тахометр
Рис. 1.54. Тахометр
Тахометр показывает частоту вращения коленчатого вала двигателя (в тысячах оборотов в минуту) (рис. 1.54).
Внимание! Во избежание выхода двигателя из строя избегайте превышения допустимой частоты вращения коленчатого вала (стрелка не должна заходить в красную зону шкалы).
Указатель температуры охлаждающей жидкости двигателя

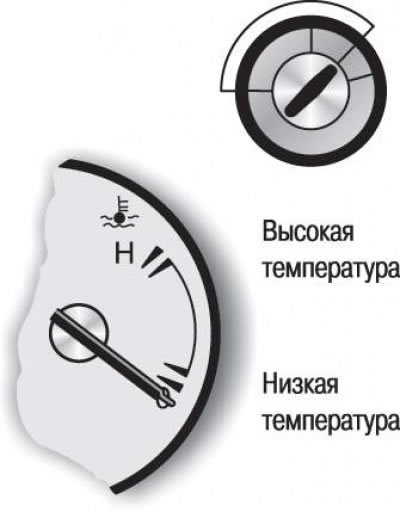

Рис. 1.55. Указатель температуры охлаждающей жидкости двигателя
Прибор показывает температуру охлаждающей жидкости двигателя (рис. 1.55).
Внимание! Если стрелка указателя находится в красной зоне шкалы или еще выше, остановите автомобиль, заглушите двигатель и дайте ему остыть. Запрещено продолжать движение при перегреве двигателя.
Внимание! Не снимайте на горячем двигателе крышку расширительного бачка системы охлаждения. Это может привести к сильным ожогам брызгами и паром охлаждающей жидкости, выходящими под давлением из-под крышки.
Указатель уровня топлива в баке
Рис. 1.56. Указатель уровня топлива в баке
Прибор показывает уровень топлива в баке (рис. 1.56).
Заправочная емкость топливного бака составляет 50 л. Стрелка указателя может двигаться во время торможения, разгона автомобиля или при прохождении поворотов. Это обусловлено динамическими перемещениями топлива в баке.
Контрольная лампа минимального уровня топлива в баке
Включение контрольной лампы свидетельствует о том, что скоро весь запас топлива будет израсходован. Контрольная лампа загорается, когда в баке остается примерно 7,5 л топлива.
Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя*
Контрольная лампа загорается, когда в бачке стеклоомывателя остается мало жидкости. При включении контрольной лампы долейте жидкость в бачок.
Внимание! Эксплуатация автомобиля без запаса жидкости в бачке стеклоомывателя может представлять опасность. Периодически проверяйте уровень жидкости в бачке.
Контрольная лампа неисправности систем двигателя (требуется техобслуживание двигателя)
Контрольная лампа загорается при включении зажигания и продолжает гореть во время работы стартера. Контрольная лампа гаснет сразу же после пуска двигателя. Включение контрольной лампы при работающем двигателе свидетельствует о наличии неисправности в системах двигателя. При этом электронный блок управления двигателем переходит в аварийный режим работы, который позволяет продолжать движение. Для устранения неисправности обратитесь к дилеру или на сервисную станцию Daewoo. He следует эксплуатировать автомобиль продолжительное время при включенной контрольной лампе, так как это приводит к увеличению расхода топлива и снижению тягово-динамических свойств автомобиля. Кратковременные включения контрольной лампы являются нормальным явлением и не связаны с возникновением отказов в системах двигателя.
Контрольная лампа неисправности тормоза и падения уровня тормозной жидкости
Контрольная лампа загорается при включении стояночного тормоза (зажигание включено). Перед началом движения автомобиля убедитесь в том, что стояночный тормоз выключен полностью. При этом контрольная лампа должна погаснуть. Если контрольная лампа продолжает гореть и после полного выключения стояночного тормоза, это может указывать на опасное падение уровня тормозной жидкости в бачке тормозной системы.
Внимание! Эксплуатация автомобиля при включенной контрольной лампе представляет опасность. Немедленно обратитесь на сервисную станцию Daewoo для проверки исправности и ремонта тормозной системы.
Контрольная лампа падения давления масла в двигателе
Контрольная лампа загорается при включении зажигания (это предусмотрено для контроля исправности лампы) и должна погаснуть после пуска двигателя. Если контрольная лампа загорается во время движения автомобиля, это указывает на опасное падение давления в системе смазки двигателя. Немедленно остановитесь и выключите двигатель. Проверьте уровень масла в двигателе. При нормальном уровне масла следует обратиться на ближайшую сервисную станцию Daewoo для проверки системы смазки.
Внимание! Не эксплуатируйте двигатель при включенной контрольной лампе падения давления масла. Если при этом уровень масла находится в норме, следует прервать поездку и немедленно обратиться к дилеру или на сервисную станцию Daewoo.
Контрольная лампа неисправности генератора
Включение контрольной лампы свидетельствует о разряде аккумуляторной батареи. Контрольная лампа загорается при включении зажигания для контроля исправности лампы и должна гаснуть после пуска двигателя. Если контрольная лампа загорается при движении автомобиля, выполните следующие действия.
- сверните на обочину дороги и остановитесь;
- проверьте натяжение и целостность ремня привода электрического генератора;
- если ремень натянут нормально, то неисправность возникла в генераторе или реле-регуляторе. Следует немедленно найти и устранить неисправность, обратившись к дилеру или на ближайшую сервисную станцию Daewoo.
Внимание! Не следует продолжать движение при обрыве или ослаблении натяжения ремня привода генератора. Это приведет к перегреву двигателя.
Контрольная лампа включения указателей поворота и аварийной сигнализации
Контрольная лампа мигает при включении указателей поворота или аварийной световой сигнализации. Учащенное мигание контрольной лампы указывает на неисправность лампы указателя поворота.
Примечание. Во избежание создания аварийной ситуации на дороге следует сразу же заменить перегоревшую лампу указателя поворота. Если индикаторы в виде зеленых стрелок вообще не включаются, проверьте электрический предохранитель и исправность ламп.
Контрольная лампа незакрытой двери
Контрольная лампа горит, если одна из дверей открыта или не полностью закрыта.
Внимание! Перед началом движения необходимо убедиться в том, что контрольная лампа выключена.
Контрольная лампа непристегнутого ремня безопасности
Контрольная лампа горит при включенном зажигании (ключ зажигания повернут в положение «II») до тех пор, пока ремень безопасности водителя не будет пристегнут. Кроме того, при повороте ключа зажигания в положение «II» включается предупреждающий звуковой сигнал, если ремень безопасности водителя не пристегнут. Сигнал звучит в течение 4–6 с.
Контрольная лампа неисправности АБС*
Контрольная лампа загорается при включении зажигания и должна погаснуть после пуска двигателя. Если контрольная лампа не загорается при включении зажигания, обратитесь к ближайшему дилеру или на сервисную станцию Daewoo.
Если контрольная лампа включится во время движения автомобиля, остановитесь в безопасном месте и заглушите двигатель. Затем снова пустите двигатель. Если контрольная лампа опять загорается во время движения, то АБС неисправна. Обратитесь к дилеру или на ближайшую сервисную станцию Daewoo для проверки исправности и ремонта АБС. Необходимо иметь в виду, что включение контрольной лампы свидетельствует об отказе только АБС. Рабочая тормозная система автомобиля при этом остается в полностью работоспособном состоянии. При первой возможности обратитесь к дилеру или на сервисную станцию Daewoo для устранения отказа АБС.
Контрольная лампа включения дальнего света фар
Контрольная лампа загорается при включении дальнего света фар.
Контрольная лампа включенного диапазона автоматической коробки передач*
Контрольная лампа показывает положение рычага селектора диапазонов коробки передач. Контрольная лампа мигает, если рычаг находится в положении «R» (задний ход).
Контрольная лампа включения динамичного режима автоматической коробки передач*
Контрольная лампа загорается примерно на 4 с при включении зажигания и должна погаснуть после пуска двигателя. Контрольная лампа загорается при нажатии на кнопку включения динамичного режима переключения автоматической коробки передач. При этом управление коробкой передач осуществляется по программе, которая обеспечивает полную реализацию тягово-динамических свойств автомобиля.
Если контрольная лампа включится во время движения автомобиля без нажатия на кнопку динамичного режима, это свидетельствует о возникновении отказа в системе управления автоматической коробкой передач. Обратитесь к дилеру или на станцию сервисной сети Daewoo.
Контрольная лампа включения «зимнего» режима автоматической коробки передач
Контрольная лампа загорается при нажатии на кнопку включения «зимнего» режима автоматической коробки передач. Кнопка расположена на центральной консоли перед рычагом селектора диапазонов коробки передач.
Контрольная лампа включения электрообогревателя заднего стекла
Контрольная лампа загорается при включении электрообогревателей заднего стекла и наружных зеркал заднего вида. При этом зажигание должно быть включено (ключ зажигания повернут в положение «II»).
Контрольная лампа включения передних противотуманных фар
Контрольная лампа загорается при включении передних противотуманных фар.
Контрольная лампа включения задних противотуманных фонарей
Контрольная лампа загорается при включении задних противотуманных фонарей.
Контрольная лампа неисправности подушки безопасности*
Контрольная лампа должна загораться примерно на 4 с при включении зажигания для подтверждения исправности системы подушки безопасности. Если контрольная лампа не загорается при включении зажигания, или продолжает гореть дольше 4 с, или загорается (постоянно или мигает) во время движения автомобиля, это говорит о том, что в системе подушки безопасности возникла неисправность. В случае дорожно-транспортного происшествия подушка безопасности не сработает. Немедленно обратитесь к дилеру или на сервисную станцию Daewoo для устранения неисправности подушки безопасности.
