Передняя панель (1992-98)
1. Рукоятка привода замка капота; 2. Кнопка привода замка дверцы бака; 3. Нижняя секция; 4. Боковая панель; 5. Фиксатор ящика для мелочей; 6. Ящик для мелочей; 7. Центральная секция; 8. Панель управления; 9. Магнитола; 10. Заглушка щитка приборов; 11. Облицовка щитка приборов; 12. Щиток приборов; 13. Переходник торса спидометра (до 1993); 14. Кожухи рулевой колонки; 15. Часы или заглушка; 16. Накладка бокового сопла; 17. Переключатель зеркала; 18. Передний динамик; 19. Реостат; 20. Переключатель заднего очистителя и омывателя; 21. Переключатель дверного замка; 22. Трос управления вент. заслонкой; 23. Жгут; 24. Болты рулевой колонки; 25. Передняя панель
Снятие передней панели – операция трудоемкая, работы следует выполнять только при серьезной необходимости, предварительно ознакомившись с описанием и деталировкой панели (особенно это касается элементов крепления). При снятии панели обозначайте все провода и тросы.
Автомобили 1983-86 гг.
1. Отсоедините батарею от массы.
2. Снимите руль.
3. Снимите центральную секцию передней панели.
4. Снимите щиток приборов.
5. Осторожно отсоедините провода и трос спидометра.
6. Снимите панель управления отопителем, обозначив тросы.
7. Снимите крышку блока предохранителей, отверните винты и втолкните блок внутрь панели.
8. Отсоедините от динамиков разъемы.
9. Удалите заглушку в центральной части передней панели, достаньте боковые сопла, снимите ящик для мелочей.
10. Отсоедините провода от отопителя.
11. Отверните гайки и болты крепления и снимите панель.
12. Установка выполняется в обратном порядке.
Автомобили 1987-91 гг.
Внимание! Перед выполнением работ примите меры, исключающие срабатывание подушки безопасности (см. подраздел 13.10).
1. Отсоедините батарею от массы.
2. Снимите нижние воздуховоды, находящиеся под панелью.
3. Отсоедините кронштейн рукоятки замка капота.
4. Снимите сопла обогрева ветрового стекла и ящик для мелочей.

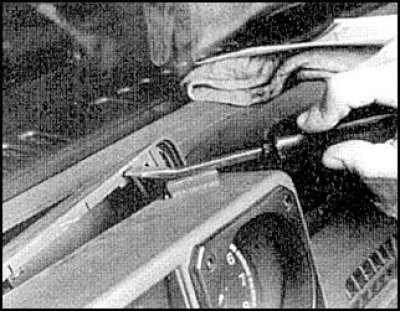

5. Подденьте и снимите заднюю крышку щитка приборов.

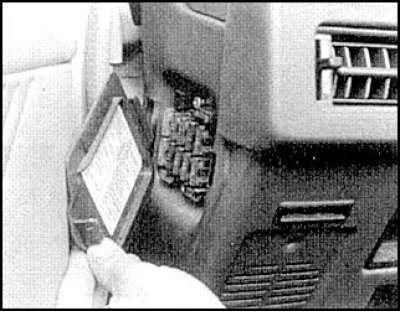

6. Снимите крышку блока предохранителей и сам блок.

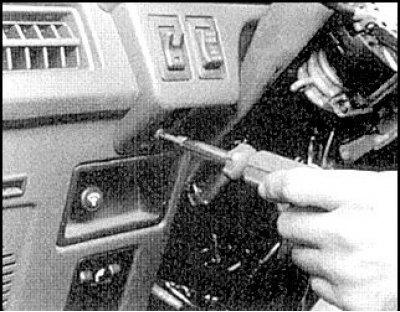

7. Отвинтите винт крепления щитка приборов.
8. Снимите щиток приборов, обозначив и отсоединив все провода и трос спидометра.

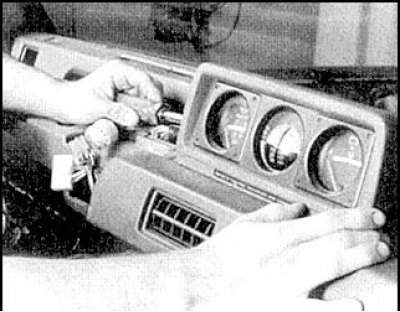

9. Снимите крышку мультиметра, отвернув боковые винты.
10. Отверните 4 винта в основании мультиметра и осторожно снимите, отсоединив провода (не повредите при этом уклономер, который может выйти из строя при соударении).

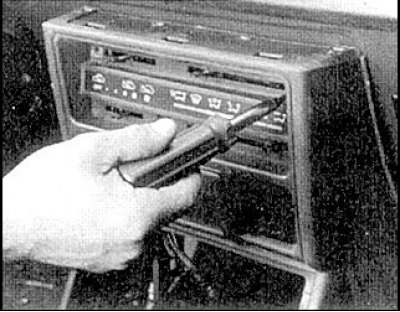

11. Снимите центральную секцию передней панели (или центральную напольную секцию).

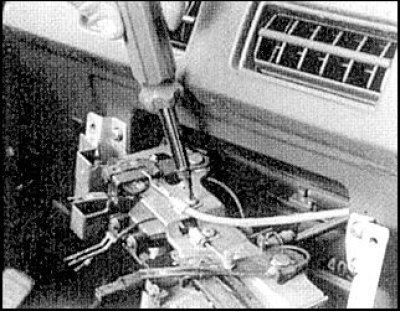

12. Обозначьте и отсоедините 3 троса управления отопителем.

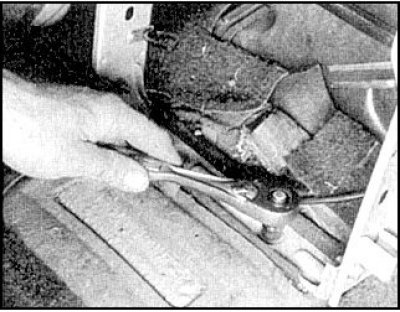

13. Снимите центральный каркас в сборе с шасси и магнитолой.
14. Снимите руль.
15. Снимите блок предохранителей.

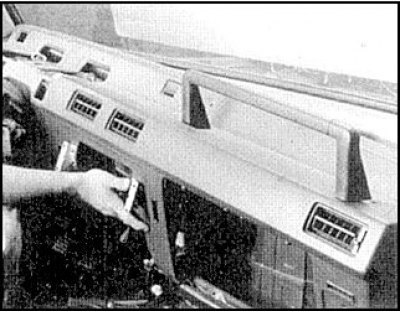

16. Отверните гайки и болты крепления и снимите переднюю панель.
17. Установка выполняется в обратном порядке.
Автомобили 1992-98 гг.
Внимание! Перед выполнением работ примите меры, исключающие срабатывание подушки безопасности (см. подраздел 13.10).
1. Отсоедините батарею от массы.
2. Снимите напольную секцию.
3. Снимите рукоятки замка капота и дверцы горловины бака.
4. Отверните винты и снимите нижнюю центральную облицовку и боковые облицовочные панели.
5. Снимите ящик для мелочей.
6. Снимите центральную панель А.
7. Снимите панель управления отопителем.
8. Снимите магнитолу.
9. Снимите облицовку щитка приборов, удалив заглушки и отвернув винты.
10. Отверните винты и снимите щиток приборов.
11. Отсоедините трос спидометра.
12. Снимите оба кожуха рулевой колонки.
13. Снимите боковое сопло обогрева стекла, переключатель дверного зеркала, передний динамик, реостат, переключатели заднего омывателя и очистителя и дверного замка.
14. Отсоедините трос управления вентиляционной заслонкой (для этого удалите скобу) и жгут проводки.
15. Отверните болты крепления рулевой колонки и все винты передней панели, снимите панель.
16. Установка выполняется в обратном порядке.
