Органы управления
Расположение органов управления автомобилем «BMW» серии «Х5» с кузовом Е53 показано на рис. 1.10.

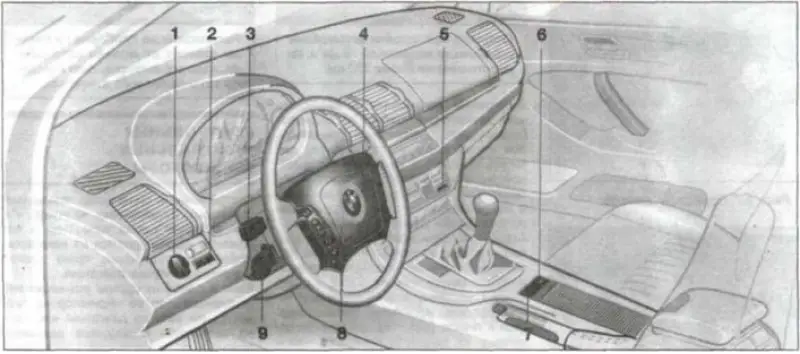

Рис. 1.10. Органы управления автомобилем: 1 — переключатель света (стояночные огни и ближний свет); 2 — противотуманные фары и фонари; 3 — рычаг включения указателя поворотов и ближнего света фар, парковочных огней, прерывистого светового сигнала, управления бортовым компьютером; 4 — стеклоочистители и датчик интенсивности дождя; 5 — обогрев заднего стекла; 6 — кнопка системы центрального замка; 7 — кнопка включения аварийной системы световой сигнализа-ции; 8 — звуковой сигнал/НПБ; 9 — переключатель регулятора положения рулевого колеса
Панель приборов
На автомобиле устанавливается панель приборов в нескольких вариантах исполнения, в зависимости от установленных двигателей и КПП, они приведены на рис. 1.11, 1.12 и 1.13.

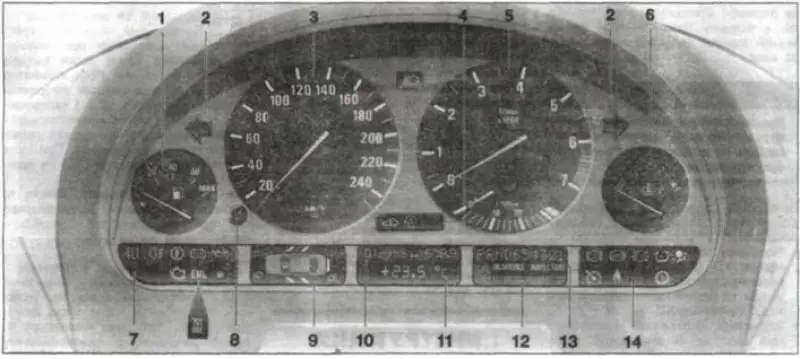

Рис. 1.11. Комбинация приборов: 1 — указатель уровня топлива с контрольным индикатором остатка топлива; 2 — контрольные индикаторы указателя поворотов; 3 — спидометр; 4 — контрольные индикаторы включения дальнего света, регулятора просвета и системы DSC; 5 — тахометр и энергоконтроль; 6 — указатель температуры охлаждающей жидкости с цветными индикаторами; 7 и 14 — контрольные и сигнальные индикаторы; 8 — кнопка обнуления счетчика разового пробега; 9 — дисплей системы автоматической диагностики; 10 — счетчик общего и разового пробега; 11—дисплей бортового компьютера; 12 — индикатор ТО; 13 — индикатор включенной передачи АКПП

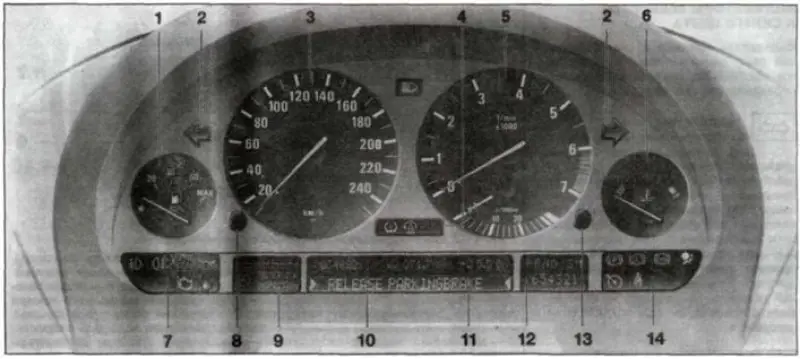

Рис. 1.12. Панель приборов: 1 — указатель уровня топлива с контрольной индикацией остатка топлива; 2 — контрольные индикаторы указателя поворотов; 3 — спидометр; 4 — контрольные индикаторы включения дальнего света и системы DSC; 5 — тахо-метр и энергоконтроль; 6 —указатель температуры охлаждающей жидкости; 7, 14 — контрольные и сигнальные индикаторы; 8 — кнопка обнуления показаний счетчика разового пробега; 9 — индикатор проведения ТО; 10 — дисплей пробега, температуры окружающего воздуха; 11 —дисплей системы автоматической диагностики; 12 — индикатор включенной передачи АКПП; 13 — клавиша «CHECK»
[Информация доступна на портале: www.Autoinstruction.ru]

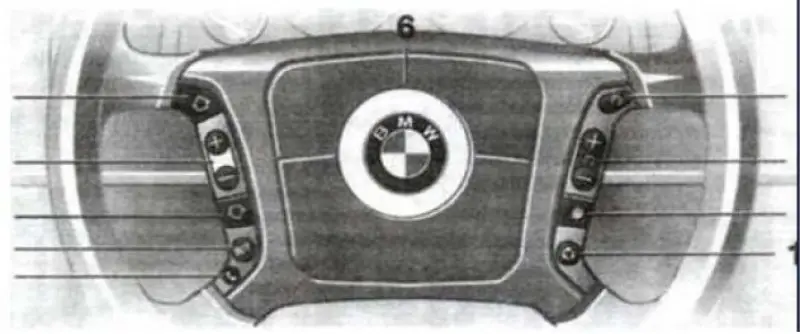

Рис. 1-13. Многофункциональное рулевое колесо: 1 — телефон (снять/положить трубку, начать набор, прекратить разговор); 2 — радио/телефон — переключение; 3 — радио/телефон — поиск станций/ телефонного номера вниз по диапазону/списку телефонов; 4 — радио/телефон — громкость; 5 — радио/телефон — поиск станций/телефонного номера вверх по диапазону/списку телефонов; 6 — звуковой сигнал (вся панель); 7 — включение системы автоматического поддержания заданной скорости; 8 — автоматика задания скорости:9 — выключение системы автоматического поддержания заданной скорости; 10 — включение и выключение режима рециркуляции воздуха (или обогрева рулевого колеса)
Внимание! Расположение приборов на панели зависит от модели автомобиля, года его выпуска, типа и модели установленного двигателя.
