Счетчик общего пробега
Счетчик общего пробега (1, рис. 1.14) высвечивает показания на дисплее панели приборов BMW X5 E53 при установке ключа зажигания в положение «О» и нажатие кнопки (стрелка) на панели приборов.
Счетчик разового пробега
Счетчик разового пробега (2) высвечивает показания на дисплее панели приборов при установке ключа зажигания в положение «1» или «2». При нажатии кнопки (стрелка, рис. 1.14) на панели приборов происходит сброс разовых показаний.

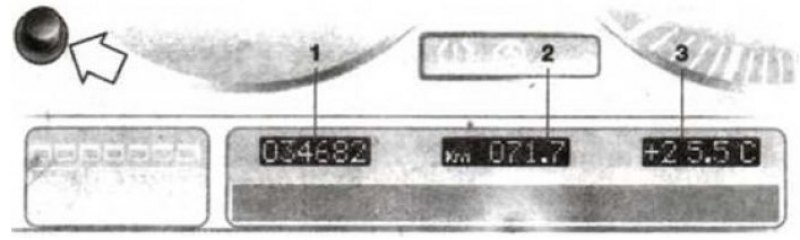

Рис. 1.14. Счетчик пробега: 1 — счетчик общего пробега; 2— счетчик разового пробега; 3- тура наружного воздуха
Индикатор температуры наружного воздуха
Индикатор температуры наружного воздуха (3) высвечивает показания на дисплее панели управления при установке ключа зажигания в положение «1» и далее. Если зажигание выключено, то нажатием кнопки (стрелка) можно вызвать индикацию температуры наружного воздуха.
Единицу измерения температуры, C°/F°, можно изменить следующим образом:
- поставить ключ зажигание в положение «1»;
- нажать кнопку (стрелка) и удерживать ее нажатой;
- перевести ключ зажигание в положение «О».
При этом происходит автоматическое изменение единицы измерения температуры на дисплее панели управления кондиционера.
При падении температуры наружного воздуха ниже +3°С, раздается предупредительный сигнал о возможном гололеде и показания температуры некоторое время мигают.
Внимание! Гололедица может возникнуть в туннелях, на мостах и в затененных участках дороги и при более высокой температуре.
Тахометр
Тахометр — прибор стрелочного типа (5, см. рис. 1.12), позволяет визуально контролировать частоту вращения коленчатого вала двигателя.

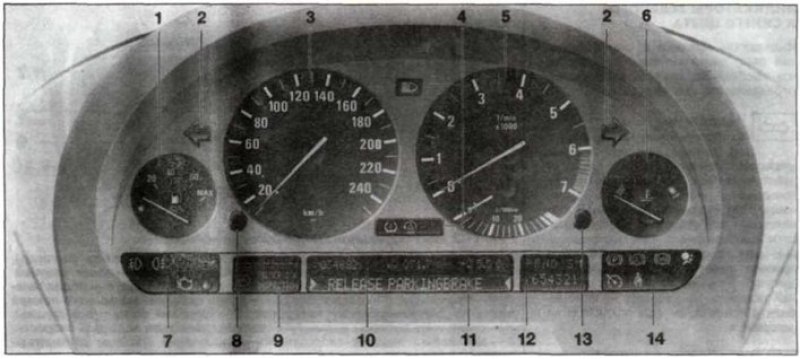

Рис. 1.12. Панель приборов: 1 — указатель уровня топлива с контрольной индикацией остатка топлива; 2 — контрольные индикаторы указателя поворотов; 3 — спидометр; 4 — контрольные индикаторы включения дальнего света и системы DSC; 5 — тахометр и энергоконтроль; 6 —указатель температуры охлаждающей жидкости; 7, 14 — контрольные и сигнальные индикаторы; 8 — кнопка обнуления показаний счетчика разового пробега; 9 — индикатор проведения ТО; 10 — дисплей пробега, температуры окружающего воздуха; 11 —дисплей системы автоматической диагностики; 12 — индикатор включенной передачи АКПП; 13 — клавиша «CHECK»
При нахождении стрелки в красном секторе шкалы, для защиты двигателя, прекращается подача топлива, что сразу заметно по падению мощности двигателя. Оранжевый предупреждающий сектор зависит от температуры двигателя. По мере ее увеличения все больше сегментов этого сектора гаснет.
Внимание! Избегать перехода стрелки в красный сектор шкалы прибора.
Энергоконтроль
Энергоконтроль — прибор стрелочного типа (5, см. рис. 1.12) смонтирован в нижнем секторе и позволяет визуально контролировать фактический расход топлива в л/100 км. При остановке автомобиля стрелка возвращается на ноль. Показания прибора позволяют контролировать расход топлива в зависимости от манеры вождения автомобиля.
Указатель уровня топлива
Указатель уровня топлива — прибор стрелочного типа (1, см. рис. 1.12). Для проверки работоспособности прибора имеется контрольный индикатор, который загорается на некоторое время при включении зажигания. Если лампа горит постоянно, то это свидетельствует о том, что в баке автомобиля осталось около 8 л, для 6-цилиндровых двигателей или около 10 л, для 8-цилиндровых двигателей, при емкости бака 93 л.
Точность показания прибора зависит от наклона автомобиля, поэтому необходимо постоянно иметь запас топлива и не вырабатывать его «до последней капли», что может привести к выходу из строя системы питания двигателя.
Указатель температуры охлаждающей жидкости
Указатель температуры охлаждающей жидкости двигателя прибор стрелочного типа (6, рис. 1.12).
На шкале прибора выделены два сектора — синий и красный. При нахождении стрелки в синем секторе двигатель еще не прогрелся. Движение должно происходить при умеренных оборотах и скоростях. Нахождение стрелки в красном секторе свидетельствует о том, что двигатель перегрет. Нахождение стрелки между цветными секторами соответствует нормальному тепловому режиму двигателя.
