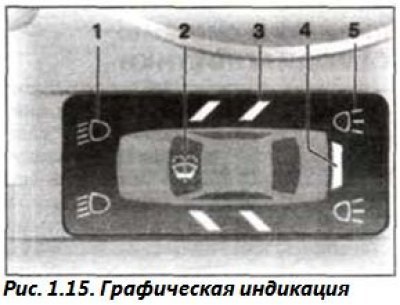

При установке ключа зажигания в положение «2» на дисплей (рис. 1.15) выводиться индикация состояния следующих параметров, которые не гаснут до устранения причин, вызвавших их появление:
- 1 — горят лампы ближнего света;
- 2 — низкий уровень жидкости в бачке омывателей стекол;
- 3 — открытое состояние дверей;
- 4 — открыта верхняя дверь багажник;
- 5 — горят фонари заднего хода и фонари стоп-сигнала.
Начиная с положения «2» ключа зажигания, все указания и предупреждения отображаются в текстовом виде (2, рис. 1.16), при этом может звучать сигнал предупреждения.

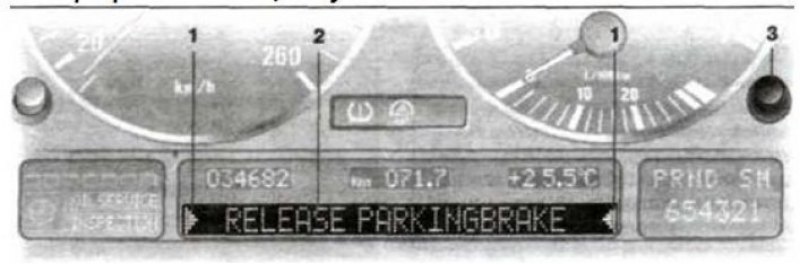

Рис. 1.16. Буквенно-цифровая индикация: 1 — символы начала и окончания сообщения; 2 — текст сообщения; 3 — клавиша «СНЕСК»
Все неисправности, заложенные в программу, разделены на две группы приоритетов: первой группы (приоритетность 1) и второй группы (приоритетность 2).
К приоритетности 1 относятся неисправности, предупреждающие об опасности, их появление сопровождается звуковым сигналом и миганием сигнальных символов (1, рис. 1.16). Если одновременно возникает несколько неисправностей, то на индикацию они выводятся поочередно. Сообщения присутствуют до тех пор, пока не будут устранены причины вызвавшие их появление. Они не могут быть стерты нажатием кнопки «СНЕСК» (3) САД.
Внимание! При возникновении неисправностей приоритетности 1, следует прекратить движение, заглушить двигатель и выяснить причину их возникновения. Движение с этими неисправностями запрещено.
Приоритетность 1:
- «Fasten Seat Belts», пристегнуть ремни;
- «ReleaseParkingbrake», отпустить стояночный тормоз;
- «CoolantTemperature», температура охлаждающей жидкости выше нормы;
- «Stop! EngineOilpress», Стоп! Давление масла в двигателе ниже нормы;
- «CheckBrakeFluid», уровень тормозной жидкости ниже нормы;
- «DSC/4× 4 Inactive», отсутствует стабилизирующее воздействие систем DSC или xDrive;
- «Туге Defect», повреждение шины;
- «SelflevelSusp. Inact», неисправен регулятор дорожного просвета;
- «SelflevelSusp. Inact», регулировка дорожного просвета не активна и «Мах 60 km/h», не превышать скорость 60 км/ч. Эти сообщения появляются одно за другим;
- «TrailerMode», это сообщение появляется на 3 сек., когда меняется уровень дорожного просвета с нормального на движение под нафузкой;
- «FuelInject. System», неисправность в системе впрыска двигателя;
- «Transmissin Overheat», перегрев коробки передач;
- «Speedlimit», превышение скорости движения.
К приоритетности 2 относятся неисправности, индикация которых появляется при положении ключа зажигания в положении «2» примерно на 20 сек. После того как надпись погаснет, остаются сигнальные символы (1). Для их повторного вызова необходимо нажать кнопку «СНЕСК»(3) САД. Приоритетность 2:
- «BootlidOpen», открыта крыша багажника;
- «DoorOpen», открыта дверь салона;
- «Pre-Heating», предпусковой разогрев (дизельный двигатель);
Следующие сообщения появляются только один раз:
- «WasherFluidLow», долить жидкость в бачок омывателей стекол;
- «Outside Temperature — 5.0°С», температура наружного воздуха минус 5°С
- «CheckEngineOilLev», проверить уровень масла в двигателе;
- «SetTyrePressure», установить давление в шинах, для того, чтобы система RDC приняла давление в шинах, как заданное значение;
- «CheckTyrePressure», проверить давление в шинах;
- «TyreControlInactive», неисправность в системе RDC;
- «CheckBrakeLights», перегорела лампа или обрыв в цепи питания;
- «CheckLowbeamLights», проверить фары ближнего света;
- «CheckParkLights», проверить стояночные огни:
- «CheckTailLights», проверить задние габаритные фонари;
- «CheckFrontFoglamps», проверить противотуманные фары;
- «CheckFrontFoglights», проверить противотуманные фонари;
- «CheckNumplateLight», проверить фонарь номерного знака;
- «Check Trailer Lights», проверить фонари прицепа;
- «CheckHighbeamLights», проверить фары дальнего света;
- «CheckReverseLights», проверить фонари заднего света;
- «Trans. FailsafeProg», аварийная программа АКПП;
- «CheckBrakeLinings», проверить тормозные колодки;
- «CheckCoolantLevel». Проверить уровень охлаждающей жидкости;
- «EngineFailsafeProg», аварийная программа управления двигателем.
Сообщения после выключения зажигания:
- «Lights On», свет включен;
- «CheckEngineOilLev». Проверить уровень масла в двигателе.
При возникновении одновременно серии неисправностей приоритетов 2, символы неисправностей появляются последовательно. Сигнализация продолжать мигать до устранения неисправности.
Внимание! Если одновременно появляются неисправности приоритетов 1 и 2, то символы неисправностей приоритетов 2 не будут проявляться до полного устранения причин появления символов приоритетов 1.
Перечень неисправностей и их язык отображения зависит от программного обеспечения заложенного в модель автомобиля.
