1 - Анкерный узел ремня безопасности с регулировкой высоты положения; 2 - Рукоятка регулировки положения наружного зеркала заднего вида; 3 - Выключатель габаритных огней/подсветки приборов; 4 - Выключатель ближнего света фар; 5 - Комбинированный подрулевой переключатель управления функционированием указателей поворотов и включения дальнего света головных фар; 6 - Приборный щиток с комбинацией приборов; 7 - Комбинированный подрулевой переключатель управления функционированием очистителей/омывателей стекол; 8 - Центральные дефлекторы воздуховодов системы отопления/вентиляции салона; 9 - Выключатель обогрева заднего стекла; 10 - Выключатель противотуманных фар; 11 - Выключатель задних противотуманных огней; 12 - Выключатель аварийной сигнализации; 13 - Вещевой ящик; 14 - Рукоятка управления функционированием регулятора стеклоподъемника; 15 - Внутренняя ручка двери; 16 - Боковые дефлекторы воздуховодов системы отопления/вентиляции салона и обдува боковых стекол; 17 - Рычаг управления приводом отпирания замка капота; 18 - Переключатель регулировки положения оптической оси головных фар; 19 - Кнопка клаксона; 20 - Замок зажигания/блокировки рулевой колонки; 21 - Прикуриватель; 22 - Панель магнитолы; 23 - Пепельница; 24 - Рычаг переключения передач; 25 - Панель управления функционированием системы отопления/вентиляции салона; 26 - Монтажный блок предохранителей и реле
Комбинация приборов
1 - Измеритель температуры охлаждающей жидкости; 2 - Спидометр со счетчиками пробега; 3 - Тахометр/аналоговые часы; 4 - Дисплей цифровых часов; 5 - Измеритель расхода топлива
Примечание. Приведенная в тексте нумерация соответствует указанной на иллюстрации.
Измеритель температуры охлаждающей жидкости (1)
Измеритель функционирует только при включенном зажигании, принимая рабочее положение с некоторой задержкой. При холодной охлаждающей жидкости стрелка прибора находится в нижней части шкалы. Нормальный рабочий диапазон температуры лежит в пределах от 70°С до 110°С. В жаркую погоду, а также при повышении нагрузки на двигатель температура охлаждающей жидкости может подниматься вплоть до верхнего предела нормального рабочего диапазона шкалы. Однако, ни в коем случае не следует допускать захода стрелки измерителя в окрашенный в красный цвет участок индикаторной шкалы. Переход стрелкой верхнего допустимого значения свидетельствует о перегреве двигателя. Автомобиль в этом случае следует остановить и, не глуша двигатель, включить на полную мощность отопитель и вентилятор отопителя, затем проверить уровень жидкости в расширительном бачке системы охлаждения и удостовериться в исправности срабатывания вентилятора обдува радиатора. Если вентилятор не функционирует, либо уровень жидкости в расширительном бачке упал ниже допустимого значения, двигатель следует немедленно заглушить. Если же жидкость и вентилятор в порядке, движение может быть продолжено, но только при условии, что стрелка указателя вернулась в область допустимых значений. В противном случае двигатель также следует выключить.
При нормальном уровне охлаждающей жидкости причиной перегрева двигателя может являться отказ вентилятора системы охлаждения. Проверьте состояние соответствующего предохранителя, в случае необходимости произведите замену. Если имеет место отказ электромотора вентилятора, либо выход из строя его крыльчатки, движение спустя некоторое время может быть возобновлено (при условии, что уровень охлаждающей жидкости находится в норме), и автомобиль следует отогнать на ближайшую станцию техобслуживания. Ввиду того, что при неисправном вентиляторе эффективность функционирования радиатора будет определяться лишь скоростью набегающего потока, следует стараться двигаться на хорошей (но не слишком высокой) скорости, сведя до минимума передвижение накатом.
Внимание! Включение дополнительных фар, устанавливаемых под решеткой радиатора снижает эффективность функционирования последнего и может привести к перегреву двигателя в жаркую погоду, либо при движении с повышенной нагрузкой.
Спидометр/счетчики километража (2)
Спидометр имеет аналоговое исполнение. Единица деления шкалы циферблата составляет 10 км/ч. В верхней половине поля циферблата расположен барабан счетчика общего пробега автомобиля с момента выпуска его с конвейера (одометра). Расположенный под осью стрелки барабанный счетчик регистрирует километраж текущей поездки. Обнуление счетчика километража текущего пробега осуществляется при помощи вмонтированной в нижнюю часть циферблата спидометра рукоятки.
Тахометр (3)
Прибор регистрирует частоту вращения коленчатого вала двигателя в 1000 об/мин. Ни в коем случае не допускайте захода стрелки измерителя в красный сектор шкалы циферблата. Помните, что своевременное переключение на более высокую передачу способствует экономии расхода топлива и снижению уровня шумов силового агрегата.
Избегайте чрезмерного повышения оборотов двигателя во время обкатки автомобиля.
Стрелочные часы (3)
На некоторых моделях вместо тахометра в комбинацию приборов включены аналоговые часы. Рукоятка установки времени расположена справа под циферблатом часов.
Внимание! Не отвлекайтесь во время движения,- производите установку времени только на стоянке!
Часы с цифровой индикацией (4)
Дисплей цифровых часов вмонтирован в поле циферблата тахометра. Рукоятка установки времени расположена справа под блоком измерителя. Вращением рукоятки против часовой стрелки выбирается текущий час, для установки минут рукоятку следует поворачивать вправо. Старайтесь при настройке времени чрезмерно не нажимать на рукоятку во избежание выхода из строя регулятора.
Внимание! Не отвлекайтесь во время движения,- производите установку времени только на стоянке!
Измеритель расхода топлива (5)
Измеритель активируется только при включенном зажигании. Выход стрелки прибора в рабочее положение происходит с некоторой временной задержкой. Следует помнить, что объем топливного бака у карбюраторных моделей составляет около 47 л, на оборудованных же системой впрыска топлива моделях - лишь 42 л.
Отклонения показаний измерителя и кратковременное включение контрольной лампы запаса топлива во время совершения маневров связано с перемещением уровня поверхности топлива в баке и не должно вызывать беспокойства.
Постоянное включение контрольной лампы свидетельствует об окончании запаса топлива. При этом в баке остается еще около 6 л горючего.
Измеритель температуры окружающей среды

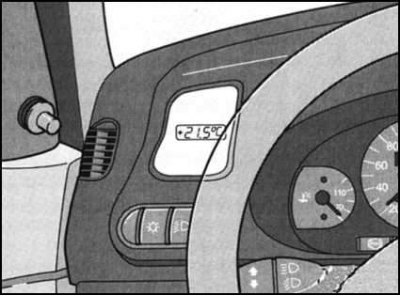

Цифровой дисплей измерителя вмонтирован в левую часть панели приборов. Диапазон измерений лежит в пределах от -45°С до +50°С. Высвечивание реального значения температуры окружающего воздуха производится с задержкой около 5 минут. Во время стоянки, либо при движении с малой скоростью показания измерителя могут быть немного завышены за счет воздействия на датчик выделяемого двигателем тепла.
Внимание! Помните, что гололедица может иметь место и при температуре выше 0°С!
