Модели с задними дисковыми тормозами
На заметку: Не снимайте ступицу до тех пор, пока в этом не будет абсолютной необходимости. Для снятия ступицы с оси потребуется съемник. При снятии наверняка повредится подшипник ступицы, что повлечет за собой замену всего узла ступицы. При установке необходимы новая гайка и крышка ступицы.
Снятие
1. Снимите задний тормозной диск, как описано в Главе 9.
2. Подденьте и снимите крышку с центра ступицы и выбросите ее; при установке следует использовать новую крышку (см. иллюстрацию).

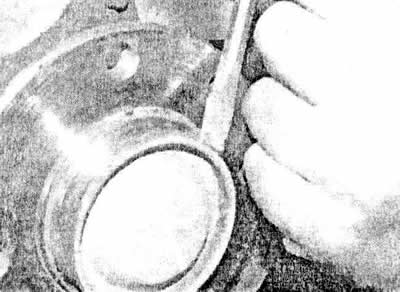

11.2. Подденьте и снимите крышку с центра ступицы
3. Устраните кернение на стопорной гайке втулки и оси ступицы с помощью молотка и керна (см. иллюстрацию).

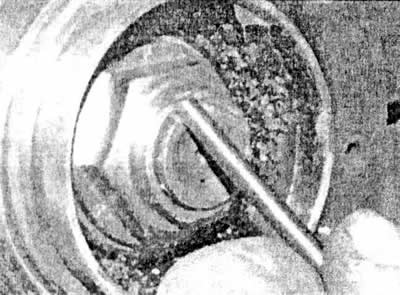

11.3. Устраните кернение на стопорной гайке
4. С помощью головки на удлинительном стержне выкрутите гайку задней ступицы и выбросите ее; при установке следует использовать новую гайку ступицы. Извлеките шайбу из-под гайки.
5. С помощью съемника стяните ступицу с оси вместе с наружной обоймой подшипника (см. иллюстрацию). Сняв ступицу, стяните съемником внутреннюю обойму подшипника с оси ступицы, затем извлеките прокладку.

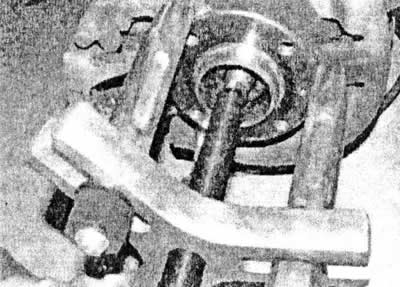

11.5. С помощью съемника стяните ступицу
Установка
6. Смажьте вал оси ступицы смазкой на основе дисульфида молибдена, затем установите прокладку.
7. Установите новый узел ступицы/ подшипника и забейте его на ось до упора с помощью молотка и цилиндрической выколотки, опирающейся только на плоский внутренний край внутренней наружной обоймы.
8. Установите уплотнитель и новую гайку ступицы и затяните ее с установленным усилием затяжки. Произведите кернение гайки для предотвращения ее самопроизвольного отворачивания, затем установите новую крышку в центре ступицы (см. иллюстрации).

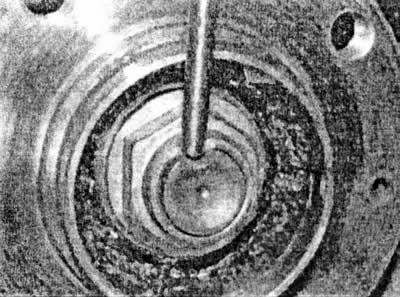

11.8а. Установите новую гайку...

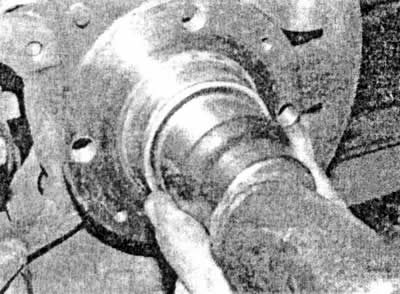

11.8b ...затем установите новую крышку в центре ступицы с помощью большой головки
9. Установите задний тормозной диск, как описано в Главе 9.
Модели с задними барабанными тормозами
10. Задняя ступица является неотъемлемой частью тормозного барабана. Обратитесь к Главе 9, где описано снятие барабана и подробности установки.
